సెంట్రిఫ్యూగల్ పంప్ స్టార్టప్‌కు ముందు గాలిని వెంటిలేట్ చేయడం వల్ల పంప్ కేసింగ్ మరియు చూషణ పైపు లోపల చిక్కుకున్న గాలిని తప్పనిసరిగా తొలగిస్తుంది, ఇంపెల్లర్ సెంటర్‌లో ప్రభావవంతమైన వాక్యూమ్‌ను నిర్మించడానికి మరియు ఎయిర్ బైండింగ్ వల్ల వచ్చే పంపు దెబ్బతినకుండా చేస్తుంది. ఆన్-సైట్ కమీషనింగ్ మరియు ఆపరేషన్ & మెయింటెనెన్స్ కోణం నుండి, ఈ పేపర్ ఎయిర్ బైండింగ్ కారణాలు, స్టాండర్డ్ ప్రైమింగ్ మరియు ఎయిర్-వెంటింగ్ విధానాలు మరియు ట్రబుల్షూటింగ్ పాయింట్లను వివరిస్తుంది.
పంప్ హౌస్‌లలో, "జాగింగ్ తర్వాత నీటి విడుదల ఉండదు, జీరో ఫ్లోతో మోటారు హమ్మింగ్" వివరించే చాలా సేవా నివేదికలు పంప్ వైఫల్యం నుండి కాదు, కానీ ప్రారంభానికి ముందు పంప్ కేసింగ్ మరియు చూషణ పైపు నుండి గాలిని అసంపూర్తిగా తొలగించడం. ఈ సులభంగా-విస్మరించే ఆపరేషన్ నేరుగా ఎయిర్ బైండింగ్‌ను ప్రేరేపిస్తుంది. పాఠ్యపుస్తక నిర్వచనాలతో ప్రారంభించే బదులు, గాలి వెంటిలేషన్ ఎందుకు అవసరమవుతుంది, దానిని ఎలా నిర్వహించాలి మరియు వెంటిలేషన్ తర్వాత సమస్యలు కొనసాగితే ఏమి చేయాలి, అన్నీ కమీషనింగ్ మరియు ఆపరేషన్ & మెయింటెనెన్స్ కోణం నుండి ఈ కథనం వివరిస్తుంది.

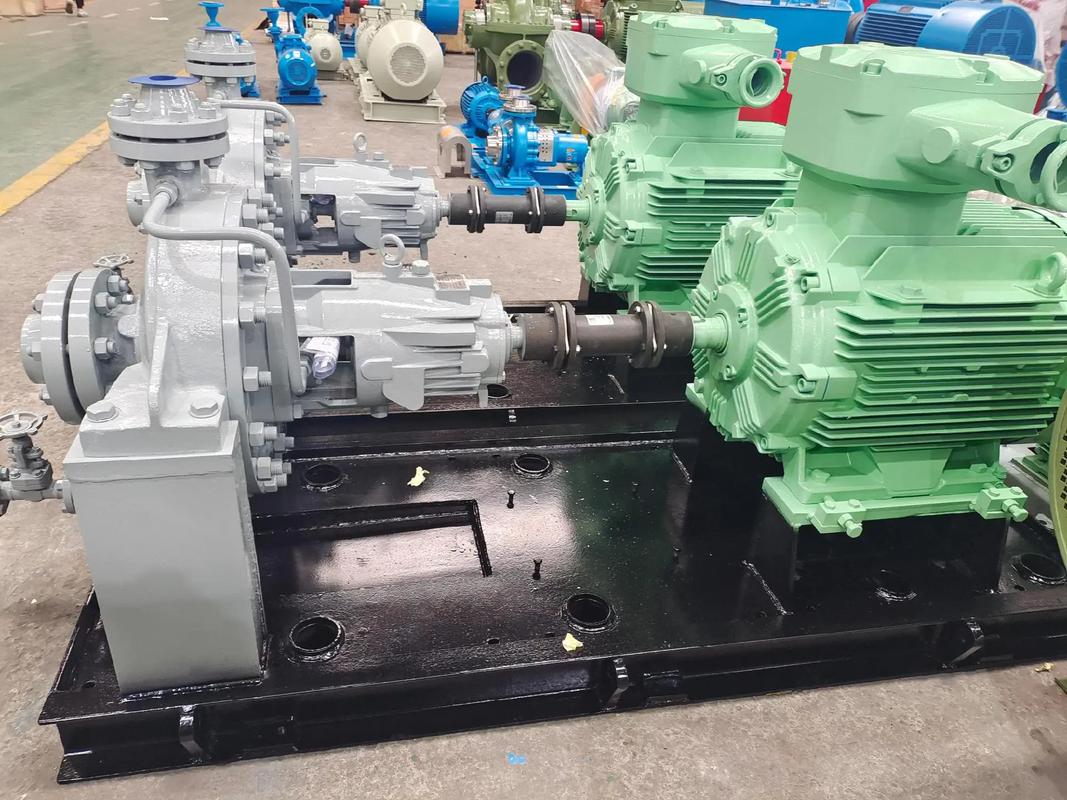

A అపకేంద్ర పంపుఇంపెల్లర్ భ్రమణం ద్వారా ద్రవాన్ని బయటకు పంపుతుంది, ఇంపెల్లర్ సెంటర్ వద్ద అల్ప పీడన జోన్‌ను సృష్టిస్తుంది. వాతావరణ పీడనం లేదా పైప్‌లైన్ నెట్‌వర్క్ పీడనం అప్పుడు ద్రవాన్ని పంపులోకి నెట్టివేస్తుంది. ఈ చూషణ-ఉత్సర్గ తర్కం ఒక ముందస్తు షరతు కింద మాత్రమే పని చేస్తుంది: పంప్ చాంబర్ పూర్తిగా అపరిమితమైన ద్రవంతో నిండి ఉండాలి.
పంప్ కేసింగ్‌లో గాలి కలిసినప్పుడు, సమస్యలు తలెత్తుతాయి. గాలిలో నీటి సాంద్రత దాదాపు 1/800 ఉంటుంది. ఇంపెల్లర్ చేత తిప్పబడినప్పుడు, అది అతితక్కువ అపకేంద్ర శక్తిని ఉత్పత్తి చేస్తుంది, ఇది ద్రవాన్ని పైకి లాగడానికి ఇంపెల్లర్ సెంటర్ వద్ద తగినంత శూన్యతను సృష్టించదు. అధ్వాన్నంగా, గాలి కుదించదగినది: ఇది స్పాంజ్ లాగా గది స్థలాన్ని ఆక్రమిస్తుంది, అయితే ద్రవం యొక్క సీలింగ్ పనితీరును నిర్వహించదు. ఫంక్షనల్ వాక్యూమ్ లేకుండా, ద్రవాన్ని పీల్చుకోవడం సాధ్యం కాదు. ఇది ఎయిర్ బైండింగ్ - పంప్ నడుస్తున్నప్పటికీ ద్రవంలోకి లాగడంలో విఫలమవుతుంది. ఈ కారణంగా, దాదాపు అన్ని సెంట్రిఫ్యూగల్ పంప్ మాన్యువల్స్ రిమైండర్‌ను కలిగి ఉంటాయి: ద్రవం లేకుండా డ్రై రన్నింగ్ ఖచ్చితంగా నిషేధించబడింది.
చాలా మంది ఆపరేటర్లు ఎయిర్ బైండింగ్ నీటి పంపిణీని తాత్కాలికంగా కోల్పోయేలా చేస్తుంది మరియు పునఃప్రారంభించడం మరియు ప్రైమింగ్ చేయడం ద్వారా పరిష్కరించవచ్చు. అయితే, వాస్తవ-ప్రపంచ ఆపరేటింగ్ పరిస్థితుల్లో, ఎయిర్ బైండింగ్ ప్రతిచర్యల గొలుసును సెట్ చేస్తుంది:
1. జీరో ఫ్లో, అవుట్‌లెట్ ప్రెజర్ లేదు మరియు మోటారు నో-లోడ్ ఆపరేషన్, ఉత్పత్తి కోసం ప్రక్రియ ద్రవ ప్రవాహాన్ని నేరుగా తగ్గించడం.
2. షాక్ ఎఫెక్ట్స్: పంపు లోపల గాలి పాకెట్లు పదేపదే ఉద్రేకపరచబడతాయి, కుదించబడతాయి మరియు ఇంపెల్లర్ ద్వారా విడుదల చేయబడతాయి, ఫలితంగా గుర్తించదగిన కంపనం మరియు అసాధారణ శబ్దం ఏర్పడతాయి.
3. సీల్ బర్న్‌అవుట్: మెకానికల్ సీల్స్ శీతలీకరణ మరియు లూబ్రికేషన్ కోసం ప్రసార మాధ్యమంపై ఆధారపడతాయి. ద్రవం లేకుండా పొడి ఘర్షణ నిమిషాల్లో వేడెక్కడం మరియు కార్బోనైజ్డ్ సీల్ వైఫల్యానికి దారితీస్తుంది.
4. ప్రోగ్రెసివ్ వేర్: సుదీర్ఘమైన ఎయిర్ బైండింగ్ ఇంపెల్లర్లు మరియు బేరింగ్‌లపై దుస్తులు ధరించడాన్ని వేగవంతం చేస్తుంది, మొత్తం పంపు సేవా జీవితాన్ని తగ్గిస్తుంది మరియు విద్యుత్ శక్తిని వృధా చేస్తుంది. సంక్షిప్తంగా, ఎయిర్ బైండింగ్ కారణంగా కొన్ని నిమిషాల డ్రై రన్నింగ్ ఖరీదైన మరమ్మత్తులకు దారితీయవచ్చు మరియు పరికరాలు ఎప్పుడూ అలాంటి ప్రమాదాలకు గురికాకూడదు.
సరిగ్గా-రూపకల్పన చేయబడిన అపకేంద్ర పంపు కోసం, ప్రైమింగ్ మరియు ఎయిర్ వెంటింగ్ అనేది పరిపూరకరమైన కార్యకలాపాలు. ప్రైమింగ్ పంప్ చాంబర్ మరియు చూషణ పైపును ద్రవంతో నింపుతుంది; లిక్విడ్ ఫిల్లింగ్ సమయంలో చాంబర్ లోపల ఎత్తైన ప్రదేశాలలో గాలి బంధించిన గాలిని విడుదల చేస్తుంది. ఏ అడుగు కూడా దాటలేం. వెంటింగ్ లేకుండా ప్రైమింగ్ చేయడం వల్ల గాలి పాకెట్లు అధిక పాయింట్ల వద్ద ప్రవాహ మార్గాలను అడ్డుకుంటాయి.
టెఫికో యొక్క ఫ్యాక్టరీ మరియు ఆన్-సైట్ కమీషన్ అనుభవం ఆధారంగా, మూడు కీలక అంశాలను నొక్కి చెప్పాలి. ముందుగా, తప్పుడు పూర్తి ప్రైమింగ్‌ను నివారించడానికి లిక్విడ్ ఫిల్లింగ్‌కు ముందు చూషణ లైన్ వాల్వ్‌లు పూర్తిగా తెరిచి ఉన్నాయని మరియు అవుట్‌లెట్ వాల్వ్‌లు మూసివేయబడిందని నిర్ధారించండి. రెండవది, వెంట్ పోర్ట్‌ల అంగీకార ప్రమాణం కేవలం నీటి ప్రవాహం కంటే బబుల్-ఫ్రీ లిక్విడ్‌ను స్థిరంగా విడుదల చేయడం. మూడవది, పొడవైన చూషణ పైప్‌లైన్‌ల యొక్క ఎత్తైన విభాగాలలో ప్రత్యేక బిలం పాయింట్లు వ్యవస్థాపించబడతాయి, ఎందుకంటే గాలి ఎల్లప్పుడూ అధిక స్థానాలకు మారుతుంది.
గురుత్వాకర్షణ కింద దిగువ ట్యాంక్‌కు తిరిగి ప్రవహించకుండా ప్రైమ్డ్ లిక్విడ్‌ను నిరోధించడానికి ఫుట్ చెక్ వాల్వ్‌లు సాధారణంగా చూషణ పైపు ఇన్‌లెట్‌ల వద్ద అమర్చబడి ఉంటాయి. అయితే, ఫుట్ వాల్వ్‌లు స్థానిక ప్రతిఘటనను పరిచయం చేస్తాయి మరియు ఎక్కువ కాలం మీడియంలో మునిగిపోయినప్పుడు జామింగ్ మరియు గాలి లీకేజీకి గురవుతాయని గమనించండి. ప్రైమింగ్ తర్వాత కూడా ఎయిర్ బైండింగ్ పునరావృతమయ్యే దాగి ఉన్న కారణాలు ఇవి.
స్టోరేజ్ ట్యాంక్ ద్రవ స్థాయి కంటే దిగువన పంపు కూర్చున్న ఫ్లడ్ చూషణ ఇన్‌స్టాలేషన్‌ల కోసం, ద్రవ స్థాయి తేడాతో పంపును ద్రవం నింపుతుంది, కాబట్టి స్టార్టప్‌కు ముందు మాన్యువల్ ప్రైమింగ్ చాలా వరకు అనవసరం. ఇది అత్యంత ఇబ్బంది లేని ఏర్పాటు.
సెల్ఫ్-ప్రైమింగ్ పంపులు ఆపరేషన్‌ను సులభతరం చేయడానికి స్వీయ-ప్రైమింగ్ పరికరాలను (అవుట్‌లెట్ వైపు వాటర్-రింగ్ పంపులు లేదా ఆటోమేటిక్ వాటర్ డైవర్షన్ కోసం ప్రత్యేకంగా ఏర్పాటు చేసిన పైప్‌లైన్‌లు వంటివి) స్వీకరిస్తాయి. అయినప్పటికీ, స్వీయ-ప్రైమింగ్ సున్నా-వెంటింగ్‌కు సమానం కాదు. ఛాంబర్ లోపల గ్యాస్ పెద్ద పరిమాణంలో పేరుకుపోతే ఎయిర్ బైండింగ్ ప్రమాదం మిగిలి ఉంటుంది; అవసరమైనప్పుడు బిలం కవాటాలను మాన్యువల్‌గా తనిఖీ చేయాలి.
పంప్ ప్రైమింగ్ మరియు ఎయిర్ వెంటింగ్ కోసం ఈ క్రమాన్ని అనుసరించండి:
1. పంప్ అవుట్‌లెట్ వాల్వ్‌ను మూసివేయండి మరియు చూషణ లైన్ వాల్వ్‌లను పూర్తిగా తెరవండి.
2. కొత్త బుడగలు పరిచయం చేయకుండా ఉండటానికి ప్రైమింగ్ పోర్ట్ ద్వారా పంప్ కేసింగ్‌ను ప్రాసెస్ మీడియంతో నెమ్మదిగా నింపండి.

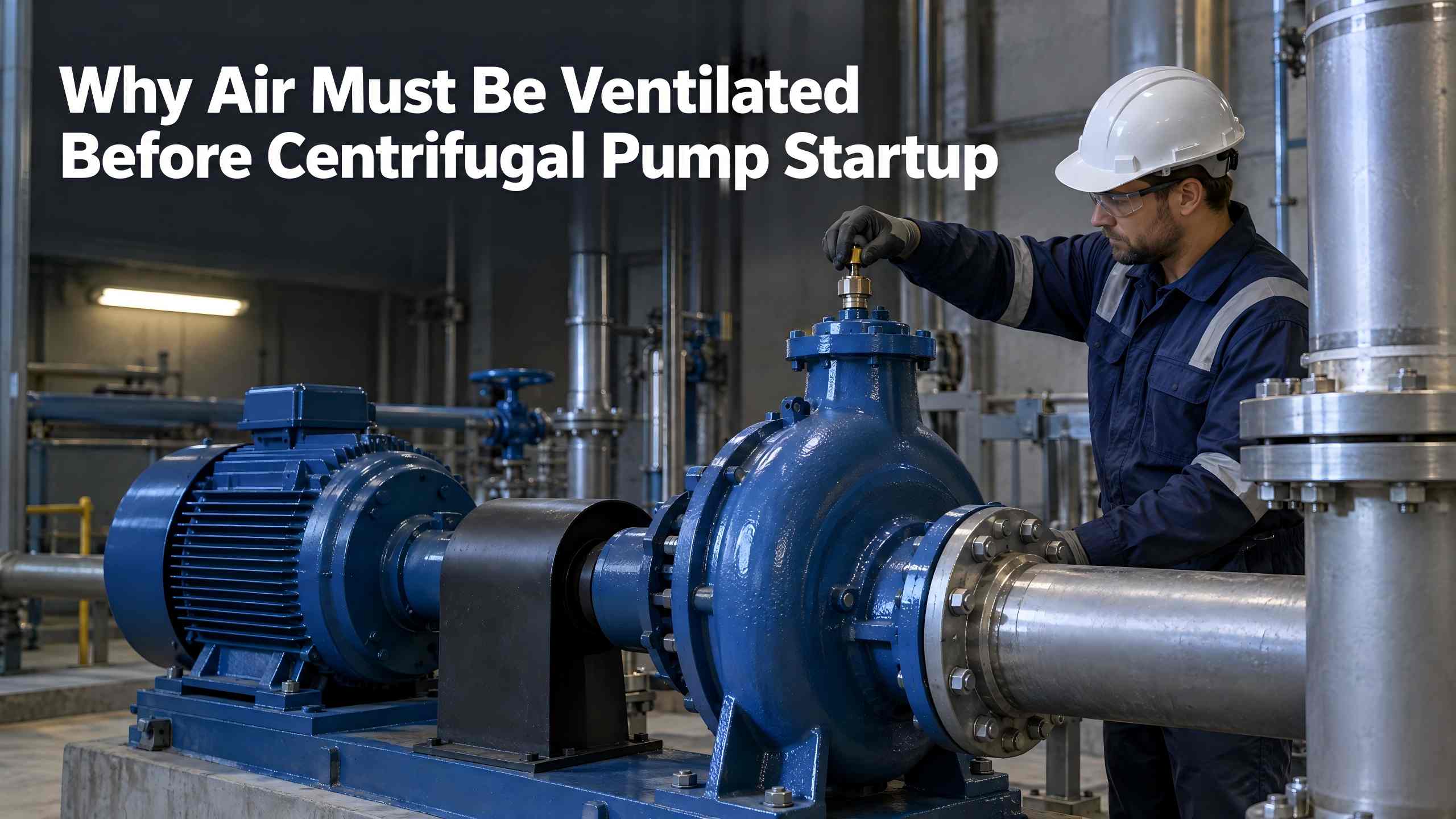

3. పంప్ కేసింగ్ పైన ఎయిర్-వెంట్ ప్లగ్ లేదా బిలం వాల్వ్ తెరవండి.
4. వెంట్ పోర్ట్ నుండి బబుల్-ఫ్రీ లిక్విడ్ నిలకడగా ప్రవహించే వరకు వెంటింగు చేస్తూ ఉండండి.
5. ఎయిర్-వెంట్ ప్లగ్‌ని బిగించండి లేదా బిలం వాల్వ్‌ను మూసివేయండి.
6. పంప్ సెట్‌ను ప్రారంభించండి, అవుట్‌లెట్ వాల్వ్‌ను నెమ్మదిగా తెరిచి, ఒత్తిడి మరియు కంపనాన్ని పర్యవేక్షించండి.
గమనిక: పొడవైన చూషణ పైప్‌లైన్‌ల కోసం, పైప్ హై పాయింట్ల వద్ద గాలి పేరుకుపోతుంది. పంప్ బాడీని వెంటింగ్ చేయడంతో పాటుగా ఈ పెరిగిన విభాగాలను విడిగా వెంట్ చేయండి; పంప్ కేసింగ్‌ను మాత్రమే వెంట్ చేయవద్దు.
వెంటిటింగ్ దశలను అనుసరించిన తర్వాత కూడా ఎయిర్ బైండింగ్ జరిగితే, మూల కారణాలు సాధారణంగా సిస్టమ్ లీకేజ్ లేదా ఇన్‌స్టాలేషన్‌లో కాకుండా సరికాని వెంటింగులో ఉంటాయి. క్రింది విధంగా అంశం-వారీగా తనిఖీలను నిర్వహించండి:
| దృగ్విషయం | సంభావ్య కారణం | నివారణ |
|---|---|---|
| వెంట్ పోర్ట్ వద్ద ద్రవం లేకుండా నిరంతర గ్యాస్ ఉత్సర్గ | చూషణ పైపులు, అంచులు లేదా సీల్స్‌లో లీక్‌లు | విభాగాల వారీగా లీక్‌లను గుర్తించండి; ముద్రలను కట్టుకోండి లేదా భర్తీ చేయండి |
| ప్రైమింగ్ తర్వాత పంప్ చాంబర్ త్వరగా పోతుంది | ఫుట్ వాల్వ్ లేదా పైప్‌లైన్ సిఫాన్ బ్యాక్‌ఫ్లో విఫలమైంది | అడుగు వాల్వ్ తనిఖీ; వాక్యూమ్ హోల్డింగ్ ట్యాంక్‌ను ఇన్‌స్టాల్ చేయండి |
| ఎయిర్ పాకెట్స్ ఎత్తులో మాత్రమే ఉంటాయి, అయితే దిగువ విభాగాలు సాధారణంగా పనిచేస్తాయి | పొడవైన పైప్‌లైన్‌ల కోసం హై-పాయింట్ వెంట్‌లు లేకపోవడం | పెరిగిన పైప్ విభాగాలలో బిలం కవాటాలను వ్యవస్థాపించండి |
| సెల్ఫ్-ప్రైమింగ్ పంపులపై ఎయిర్ బైండింగ్ | ఛాంబర్ లోపల అధికంగా పేరుకుపోయిన గ్యాస్ లేదా తగినంత ప్రైమింగ్ నీరు | స్టార్టప్ చేయడానికి ముందు మాన్యువల్ ప్రైమింగ్ మరియు వెంటింగ్ చేయండి |
చాలా తప్పు నిర్ధారణలను తొలగించడానికి ఈ చెక్‌లిస్ట్‌ను స్టార్టప్ ఇన్‌స్పెక్షన్ షీట్‌లలో పోస్ట్ చేయండి.
చాలా ఆపరేటింగ్ పరిస్థితులకు ప్రైమింగ్ మరియు వెంటింగ్ సిఫార్సు చేయబడ్డాయి. షట్‌డౌన్ తర్వాత, సీల్స్ మరియు పైప్‌లైన్ గ్యాప్‌ల ద్వారా గాలి క్రమంగా పంప్ కేసింగ్‌లలోకి ప్రవేశిస్తుంది, పునఃప్రారంభించినప్పుడు గాలి-బంధన ప్రమాదాలను సృష్టిస్తుంది. మాన్యువల్ ప్రైమింగ్ ఎక్కువగా మూసివేయబడిన పైప్‌లైన్‌లతో ట్యాంక్ లిక్విడ్ స్థాయి కంటే దిగువన అమర్చబడిన పంపులకు మాత్రమే విస్మరించబడవచ్చు. అయినప్పటికీ, స్టార్టప్‌కు ముందు ఎలాంటి చిక్కుకున్న గాలిని నిర్ధారించండి.
లేదు, వారు గందరగోళానికి గురికాకూడదు. వాక్యూమ్ బిల్డ్-అప్‌ను నిరోధించే పంపు లోపల భారీ గ్యాస్ ఎంట్రయిన్‌మెంట్ నుండి ఎయిర్ బైండింగ్ పుడుతుంది, ఫలితంగా ద్రవ చూషణ పూర్తిగా కోల్పోతుంది. ఇది ప్రైమింగ్ మరియు వెంటింగ్ ద్వారా పరిష్కరించబడుతుంది. అల్ప పీడన మండలాలలో ద్రవం ఆవిరై బుడగలుగా మారినప్పుడు పుచ్చు ఏర్పడుతుంది; బబుల్ ఇంప్లోషన్ ఇంపెల్లర్ మెటల్‌ను క్షీణింపజేస్తుంది, దీనివల్ల తుప్పు, కంపనం మరియు అసాధారణ శబ్దం ఏర్పడతాయి. ఇది చూషణ పరిస్థితులను మెరుగుపరచడం ద్వారా పరిష్కరించబడుతుంది (ఉదా. అందుబాటులో ఉన్న నెట్ పాజిటివ్ సక్షన్ హెడ్ NPSHA పెంచడం). రెండు మూల కారణాలు, లక్షణాలు మరియు దిద్దుబాటు చర్యలలో తేడా ఉంటుంది.
సంక్షిప్తంగా, ఇంపెల్లర్ భ్రమణ సమయంలో అసంకల్పిత ద్రవం వాక్యూమ్ ఉత్పత్తిని అనుమతిస్తుంది; పంపుల లోపల సంపీడన వాయువు గాలిని బంధించడం మరియు చూషణ సామర్థ్యాన్ని కోల్పోవడాన్ని ప్రేరేపిస్తుంది. సెంట్రిఫ్యూగల్ పంప్ స్టార్టప్‌కు ముందు ప్రైమింగ్ మరియు ఎయిర్ వెంటింగ్ ప్రభావవంతమైన వాక్యూమ్‌ని ఏర్పాటు చేయడానికి పంపు ఛాంబర్‌ల నుండి గ్యాస్‌ను తొలగిస్తాయి మరియు డ్రై రన్నింగ్ కారణంగా పంపు సెట్‌లను దెబ్బతినకుండా కాపాడతాయి. ప్రారంభ తనిఖీ చెక్‌లిస్ట్‌లలో ప్రైమింగ్ మరియు ఎయిర్ వెంటింగ్‌లను దీర్ఘ-కాల స్థిరమైన ఆపరేషన్ కోసం బేస్‌లైన్ విధానాలుగా చేర్చండి.
