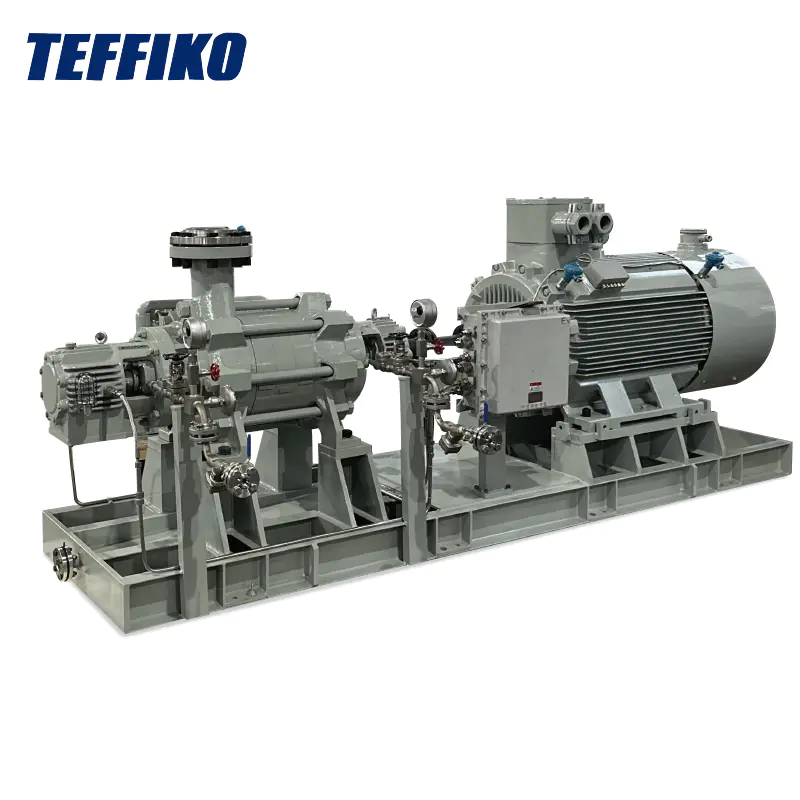

API మధ్య బేరింగ్ రకం మల్టీస్టేజ్ సెంట్రిఫ్యూగల్ పంప్ సెంటర్‌లైన్‌లో మద్దతు ఉన్న వాల్యూట్ ఆకారపు పంప్ కేసింగ్‌ను కలిగి ఉంది. అక్షసంబంధ శక్తిని స్వయంచాలకంగా సమతుల్యం చేయడానికి ఇంపెల్లర్లు సుష్టంగా అమర్చబడి ఉంటాయి, బ్యాలెన్స్ డిస్క్‌లు లేదా బ్యాలెన్స్ డ్రమ్స్ వంటి సంక్లిష్ట బ్యాలెన్సింగ్ విధానాల అవసరాన్ని తొలగిస్తాయి. ఇన్లెట్ మరియు అవుట్లెట్ కేసింగ్ దిగువన ఉన్నాయి, ఇన్లెట్ మరియు అవుట్లెట్ పైప్‌లైన్లను తరలించకుండా వేరుచేయడం మరియు సంస్థాపన కోసం అనుమతిస్తుంది. లోపలి కోర్ అక్షసంబంధమైన విభజన నిర్మాణాన్ని అవలంబిస్తుంది, ఇంపెల్లర్లు సుష్టంగా బ్యాక్-టు-బ్యాక్ అమర్చబడి, సాంప్రదాయ బ్యాలెన్సింగ్ పరికరాన్ని తొలగిస్తారు. కణాలను కలిగి ఉన్న మీడియాను రవాణా చేసేటప్పుడు ఇది సురక్షితంగా మరియు నమ్మదగినదిగా చేస్తుంది. పారిశ్రామిక రంగంలో సమర్థవంతమైన మరియు స్థిరమైన రవాణాకు ఇది అనువైన ఎంపిక.
దరఖాస్తు ప్రాంతాలు
క్షితిజ సమాంతర మల్టీస్టేజ్ సెంట్రిఫ్యూగల్ పంపులను ప్రధానంగా చమురు వెలికితీత, పెట్రోకెమికల్ పరిశ్రమ, రసాయన పరిశ్రమ, బొగ్గు రసాయన పరిశ్రమ, పైప్‌లైన్ రవాణా, సముద్రపు నీటి డీశాలినేషన్, విద్యుత్ ప్లాంట్లు మొదలైన వాటిలో ఉపయోగిస్తారు. వాటిని బొగ్గు రసాయన పరిశ్రమలో బూడిద నీటి పంపులు మరియు లీన్ మెథనాల్ బదిలీ పంపులుగా కూడా ఉపయోగించవచ్చు, అధిక -పీడన హైడ్రాలిక్ ఎనర్జీ టర్బైన్స్, మొక్కలు.
ఆపరేటింగ్ పరిస్థితులు
1. ప్రవాహం రేటు: 10 - 1500 m³/h
2. తల: 3000 మీ వరకు
3. ఇన్లెట్ మరియు అవుట్లెట్ వ్యాసాలు: [కనిష్ట వ్యాసం] - [గరిష్ట వ్యాసం] mm
4. ఉష్ణోగ్రత పరిధి: -40 ° C - 200 ° C
5. ఒత్తిడి: 10 MPa - 35 MPa
6. గరిష్ట భ్రమణ వేగం: 6000 r/min
పనితీరు పారామితి రేఖాచిత్రాలు
| పంప్ మోడల్ | ఇంపెల్లర్ వ్యాసం mm | ప్రవహక ప్రజల రేటు | తల (మ) | (% | Npsh (m) | మెఫ్టర్ పవర్ r = 1 (kW) | పంప్ మోడ్ | LMPELLER వ్యాసం MM | ప్రవహక ప్రజల రేటు | తల (మ) | EFF (% | Npsh (m) | మోటారు శక్తి r = 1 (kW) | ||
| 25-50 x3 | గరిష్టంగా | 217 | 40 | 130.5 | 51.4 | 2.4 | 37 | 60-50 x6 | గరిష్టంగా | 217 | 50 | 318 | 55 | 1.8 | 90 |
| నిమి | 185 | 35 | 93 | 49.4 | 2.4 | 30 | నిమి | 180 | 40 | 240 | 53 | 1.8 | 75 | ||
| 25-50 x4 | గరిష్టంగా | 217 | 40 | 174 | 51.4 | 2.4 | 45 | 60-50 x7 | గరిష్టంగా | 217 | 50 | 371 | 55 | 1.8 | 110 |
| నిమి | 185 | 35 | 124 | 49.4 | 2.4 | 30 | నిమి | 180 | 40 | 280 | 53 | 1.8 | 75 | ||
| 25-50 x5 | గరిష్టంగా | 217 | 40 | 217.5 | 51.4 | 2.4 | 55 | 60-50 x8 | గరిష్టంగా | 217 | 50 | 424 | 55 | 1.8 | 110 |
| నిమి | 185 | 35 | 155 | 49.4 | 2.4 | 37 | నిమి | 180 | 40 | 320 | 53 | 1.8 | 75 | ||
| 25-50 x6 | గరిష్టంగా | 217 | 40 | 261 | 51.4 | 2.4 | 75 | 60-50 x9 | గరిష్టంగా | 217 | 50 | 477 | 55 | 1.8 | 132 |
| నిమి | 185 | 35 | 186 | 49.4 | 2.4 | 45 | నిమి | 180 | 40 | 360 | 53 | 1.8 | 90 | ||
| 25-50 x7 | గరిష్టంగా | 217 | 40 | 304.5 | 51.4 | 2.4 | 75 | 60-50 x10 | గరిష్టంగా | 217 | 50 | 530 | 55 | 1.8 | 132 |
| నిమి | 185 | 35 | 217 | 49.4 | 2.4 | 55 | నిమి | 180 | 40 | 400 | 53 | 1.8 | 110 | ||
| 25-50 x8 | గరిష్టంగా | 217 | 40 | 348 | 51.4 | 2.4 | 90 | 60-50 x11 | గరిష్టంగా | 217 | 50 | 583 | 55 | 1.8 | 160 |
| నిమి | 185 | 35 | 248 | 49.4 | 2.4 | 55 | నిమి | 180 | 40 | 440 | 53 | 1.8 | 110 | ||
| 25-50 x9 | గరిష్టంగా | 217 | 40 | 391.5 | 51.4 | 2.4 | 110 | 60-50 x12 | గరిష్టంగా | 217 | 50 | 636 | 55 | 1.8 | 185 |
| నిమి | 185 | 35 | 279 | 49.4 | 2.4 | 75 | నిమి | 180 | 40 | 480 | 53 | 1.8 | 110 | ||
| 25-50 x10 | గరిష్టంగా | 217 | 40 | 435 | 51.4 | 2.4 | 110 | 60-50 x13 | గరిష్టంగా | 217 | 50 | 689 | 55 | 1.8 | 200 |
| నిమి | 185 | 35 | 310 | 49.4 | 2.4 | 75 | నిమి | 180 | 40 | 520 | 53 | 1.8 | 132 | ||
| 25-50 x11 | గరిష్టంగా | 217 | 40 | 478.5 | 51.4 | 2.4 | 132 | 60-50 x14 | గరిష్టంగా | 217 | 50 | 742 | 55 | 1.8 | 220 |
| నిమి | 185 | 35 | 341 | 49.4 | 2.4 | 75 | నిమి | 180 | 40 | 560 | 53 | 1.8 | 132 | ||
| 25-50 x12 | గరిష్టంగా | 217 | 40 | 522 | 51.4 | 2.4 | 132 | 100-70 x3 | గరిష్టంగా | 254 | 103.3 | 214.8 | 68 | 2.9 | 110 |
| నిమి | 185 | 35 | 372 | 49.4 | 2.4 | 90 | నిమి | 216 | 80 | 159 | 65 | 2.9 | 75 | ||
| 25-50 x13 | గరిష్టంగా | 217 | 40 | 565.5 | 51.4 | 2.4 | 160 | 100-70 x4 | గరిష్టంగా | 254 | 103.3 | 286.4 | 68 | 2.9 | 160 |
| నిమి | 185 | 35 | 403 | 49.4 | 2.4 | 90 | నిమి | 216 | 80 | 212 | 65 | 2.9 | 90 | ||
| 25-50 x14 | గరిష్టంగా | 217 | 40 | 609 | 51.4 | 2.4 | 160 | 100-70 X5 | గరిష్టంగా | 254 | 103.3 | 358 | 68 | 2.9 | 185 |
| నిమి | 185 | 35 | 434 | 49.4 | 2.4 | 110 | నిమి | 216 | 80 | 265 | 65 | 2.9 | 110 | ||
| 60-50 x3 | గరిష్టంగా | 217 | 50 | 159 | 55 | 1.8 | 55 | 100-70 x6 | గరిష్టంగా | 254 | 103.3 | 429.6 | 68 | 2.9 | 220 |
| నిమి | 180 | 40 | 120 | 53 | 1.8 | 30 | నిమి | 216 | 80 | 318 | 65 | 2.9 | 132 | ||
| 60-50 x4 | గరిష్టంగా | 217 | 50 | 212 | 55 | 1.8 | 75 | 100-70 x7 | గరిష్టంగా | 254 | 103.3 | 501.2 | 68 | 2.9 | 250 |
| నిమి | 180 | 40 | 160 | 53 | 1.8 | 45 | నిమి | 216 | 80 | 371 | 65 | 2.9 | 160 | ||
| 60-50 x5 | గరిష్టంగా | 217 | 50 | 265 | 55 | 1.8 | 75 | 100-70 x8 | గరిష్టంగా | 254 | 103.3 | 572.8 | 68 | 2.9 | 280 |
| నిమి | 180 | 40 | 200 | 53 | 1.8 | 55 | నిమి | 216 | 80 | 424 | 65 | 2.9 | 185 | ||
| పంప్ మోడ్ | LMPELLER వ్యాసం MM | ప్రవాహం రేటు (m³/h) | తల (m) | EFF (% | Npsh (m) | మోటారు శక్తి r = 1 (kW) | పంప్ మోడల్ | Mpeller వ్యాసం mm | ప్రవాహం రేటు (m³/h) | తల (m) | ఎఫ్ (%) | Npsh (m) | మోటారు శక్తి r = 1 (kW) | ||
| 100-70 x9 | గరిష్టంగా | 254 | 103.3 | 644.4 | 65 | 2.9 | 315 | 300-180 x5 | గరిష్టంగా | 385 | 300 | 939 | 72.2 | 4.346 | 1250 |
| నిమి | 216 | 80 | 477 | 63 | 2.9 | 185 | నిమి | 328 | 230 | 710 | 70.2 | 4.346 | 710 | ||
| 100-70 x10 | గరిష్టంగా | 254 | 103.3 | 716 | 65 | 2.9 | 355 | 300-180 x6 | గరిష్టంగా | 385 | 300 | 1127 | 72.2 | 4.346 | 1600 |
| నిమి | 216 | 80 | 530 | 63 | 2.9 | 220 | నిమి | 328 | 230 | 852 | 70.2 | 4.346 | 900 | ||
| 100-70 x11 | గరిష్టంగా | 254 | 103.3 | 787.6 | 65 | 2.9 | 400 | 450-150 x3 | గరిష్టంగా | 380 | 443 | 480 | 78 | 5.8 | 900 |
| నిమి | 216 | 80 | 583 | 63 | 2.9 | 250 | నిమి | 320 | 340 | 336 | 76 | 5.8 | 500 | ||
| 100-70 x12 | గరిష్టంగా | 254 | 103.3 | 859.2 | 65 | 2.9 | 450 | 450-150 x4 | గరిష్టంగా | 380 | 443 | 640 | 78 | 5.8 | 1120 |
| నిమి | 216 | 80 | 636 | 63 | 2.9 | 250 | నిమి | 320 | 340 | 448 | 76 | 5.8 | 630 | ||
| 180-100 x3 | గరిష్టంగా | 312 | 180 | 330 | 68 | 3.43 | 280 | 450-150 x5 | గరిష్టంగా | 380 | 443 | 800 | 78 | 5.8 | 1400 |
| నిమి | 265 | 153 | 237 | 66 | 3.43 | 185 | నిమి | 320 | 340 | 560 | 76 | 5.8 | 800 | ||
| 180-100 x4 | గరిష్టంగా | 312 | 180 | 440 | 68 | 3.43 | 355 | 450-150 x6 | గరిష్టంగా | 380 | 443 | 960 | 78 | 5.8 | 1800 |
| నిమి | 265 | 153 | 316 | 66 | 3.43 | 220 | నిమి | 320 | 340 | 672 | 76 | 5.8 | 1000 | ||
| 180-100 x5 | గరిష్టంగా | 312 | 180 | 550 | 68 | 3.43 | 450 | 650-150 x3 | గరిష్టంగా | 380 | 610 | 477.9 | 78 | 6.2 | 1120 |
| నిమి | 265 | 153 | 395 | 66 | 3.43 | 280 | నిమి | 320 | 440 | 324 | 76 | 6.2 | 630 | ||
| 180-100 x6 | గరిష్టంగా | 312 | 180 | 660 | 68 | 3.43 | 560 | 650-150 x4 | గరిష్టంగా | 380 | 610 | 637.2 | 78 | 6.2 | 1600 |
| నిమి | 265 | 153 | 474 | 66 | 3.43 | 355 | నిమి | 320 | 440 | 432 | 76 | 6.2 | 800 | ||
| 180-100 X7 | గరిష్టంగా | 312 | 180 | 770 | 68 | 3.43 | 630 | 650-150 x5 | గరిష్టంగా | 380 | 610 | 796.5 | 78 | 6.2 | 2000 |
| నిమి | 265 | 153 | 553 | 66 | 3.43 | 400 | నిమి | 320 | 440 | 540 | 76 | 6.2 | 1000 | ||
| 180-100 x8 | గరిష్టంగా | 312 | 180 | 880 | 68 | 3.43 | 710 | 650-150 x6 | గరిష్టంగా | 380 | 610 | 955.8 | 78 | 6.2 | 2240 |
| నిమి | 265 | 153 | 632 | 66 | 3.43 | 450 | నిమి | 320 | 440 | 648 | 76 | 6.2 | 1250 | ||
| 180-100 x9 | గరిష్టంగా | 312 | 180 | 990 | 68 | 3.43 | 800 | 800-180 x3 | గరిష్టంగా | 415 | 800 | 570 | 80 | 8 | 1800 |
| నిమి | 265 | 153 | 711 | 66 | 3.43 | 500 | నిమి | 353 | 660 | 366 | 78 | 8 | 1000 | ||
| 180-100 x10 | గరిష్టంగా | 312 | 180 | 1100 | 68 | 3.43 | 900 | 800-180 x4 | గరిష్టంగా | 415 | 800 | 760 | 80 | 8 | 2500 |
| నిమి | 265 | 153 | 790 | 66 | 3.43 | 560 | నిమి | 353 | 660 | 488 | 78 | 8 | 1250 | ||
| 300-180 x3 | గరిష్టంగా | 385 | 300 | 563.4 | 72.2 | 4.346 | 710 | 800-180 x5 | గరిష్టంగా | 415 | 800 | 950 | 80 | 8 | 3150 |
| నిమి | 328 | 230 | 426 | 70.2 | 4.346 | 450 | నిమి | 353 | 660 | 610 | 78 | 8 | 1600 | ||
| 300-180 x4 | గరిష్టంగా | 385 | 300 | 751.2 | 72.2 | 4.346 | 1000 | ||||||||
| నిమి | 328 | 230 | 568 | 70.2 | 4.346 | 560 | |||||||||

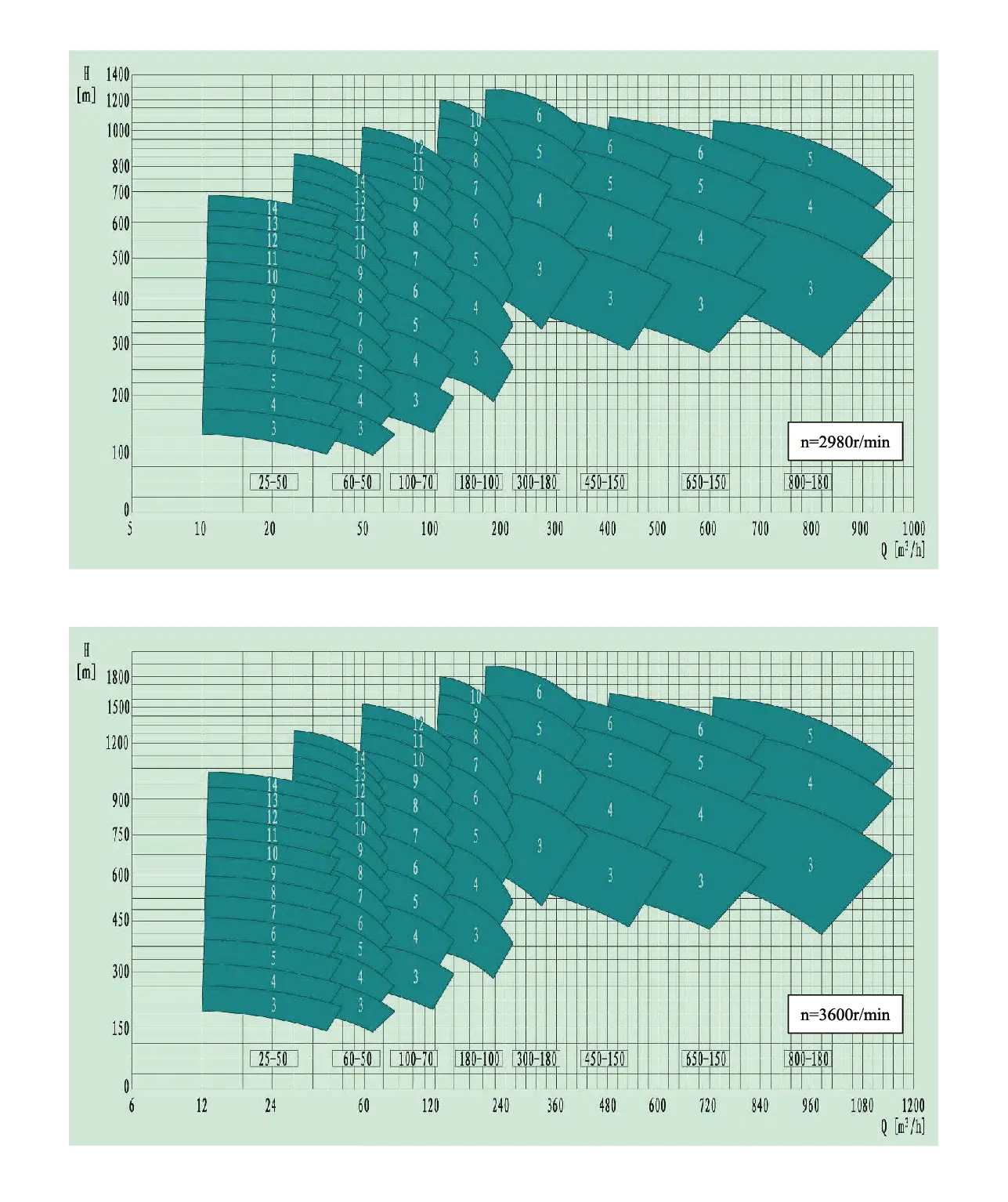

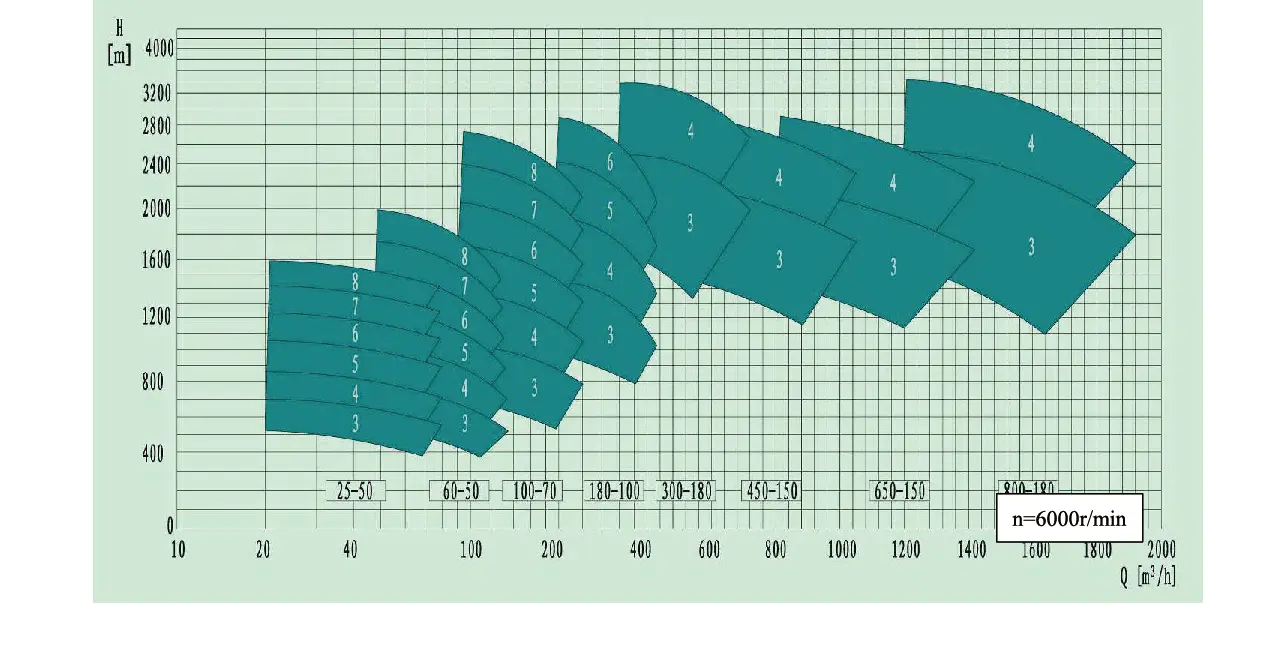

స్పెక్ట్రం రేఖాచిత్రాలను టైప్ చేయండి
