సెంట్రిఫ్యూగల్ పంప్ ఓవర్ ప్రెషర్ చీలిక నివారణ

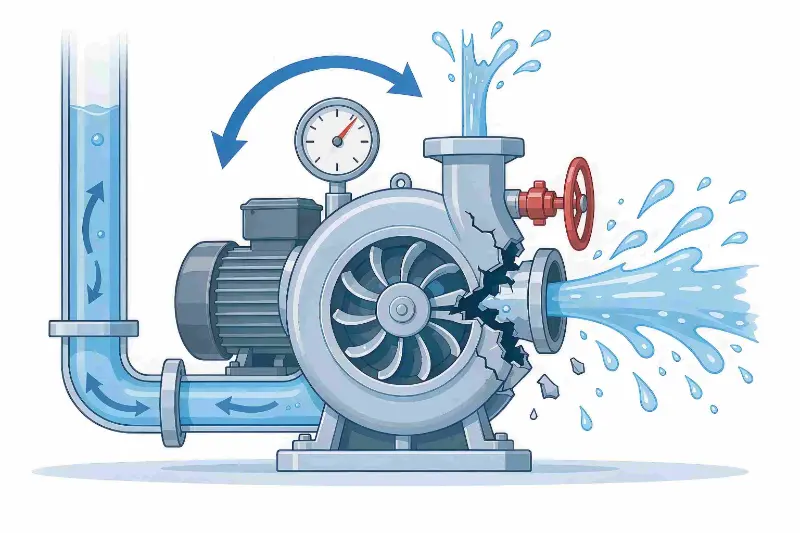

మూర్తి: ఉత్సర్గ వాల్వ్ మూసివేత వలన క్లోజ్డ్-వాల్వ్ ప్రెజర్ బిల్డప్ యొక్క స్కీమాటిక్, ఫలితంగా పంప్ కేసింగ్ చీలిక మరియు మధ్యస్థ ఎజెక్షన్

చాలా పంప్ బాడీ చీలికలు డెడ్-హెడింగ్ (క్లోజ్డ్-వాల్వ్ ప్రెజర్ బిల్డప్), తప్పు రిమోట్ స్టార్ట్-అప్ మరియు ఆటోమేటిక్ ఇంటర్‌లాక్‌ల వైఫల్యాల నుండి ఉత్పన్నమవుతాయి. ఈ కథనం వాల్వ్ ధృవీకరణ, ఆపరేటింగ్ విధానాలు మరియు ఇన్‌స్ట్రుమెంటేషన్ ఇంటర్‌లాక్ నిర్వహణను వివరించడానికి మాన్యువల్, రిమోట్ మరియు ఆటోమేటిక్ స్టార్ట్/స్టాప్ దృశ్యాలను వివరిస్తుంది, తద్వారా నిరోధించబడుతుందిఅపకేంద్ర పంపుఅధిక ఒత్తిడి చీలిక సంఘటనలు.టెఫికోసెంట్రిఫ్యూగల్ పంప్ కార్యాచరణ భద్రతకు ఎల్లప్పుడూ ప్రాధాన్యతనిస్తుంది మరియు పంప్ బాడీ చీలిక ప్రమాదాల కోసం పూర్తి సురక్షిత ఆపరేషన్ మరియు నిర్వహణ మార్గదర్శకాలను అందిస్తుంది. అటువంటి సంఘటనలను ప్రాథమికంగా నివారించడానికి, హార్డ్‌వేర్ రక్షణపై మాత్రమే ఆధారపడలేరు; వాల్వ్ వెరిఫికేషన్, రిమోట్ కన్ఫర్మేషన్ మరియు ఆటోమేటిక్ ఇంటర్‌లాక్ మేనేజ్‌మెంట్ ప్రతి స్టార్ట్/స్టాప్ ఆపరేషన్‌కు తప్పనిసరిగా వర్తింపజేయాలి.

పంప్ చీలిక యొక్క ప్రధాన కారణాలు

డెడ్-హెడింగ్ (క్లోజ్డ్ వాల్వ్‌కి వ్యతిరేకంగా పనిచేయడం) అనేది పంపు బాడీ పగుళ్లకు భౌతిక మూల కారణం, మరియు ఆటోమేటిక్ కంట్రోల్ సిస్టమ్‌లు ఈ ప్రమాదాన్ని పెంచుతాయి:

• ఇన్లెట్ మరియు అవుట్‌లెట్ వాల్వ్‌లు మూసి ఉంచి పంపును ప్రారంభించడం ద్వారా, ఇంపెల్లర్ చిక్కుకున్న ద్రవాన్ని నిరంతరం కదిలిస్తుంది; యాంత్రిక శక్తి వేడిగా మార్చబడుతుంది, ద్రవం ఆవిరైపోతుంది మరియు ఒత్తిడి పెరుగుతుంది మరియు తక్కువ సమయంలో అది పంప్ కేసింగ్ యొక్క పీడన రేటింగ్‌ను మించిపోతుంది;
• సెంట్రల్ కంట్రోల్ రూమ్ నుండి పంప్ రిమోట్‌గా ప్రారంభించబడినప్పుడు, ఆపరేటర్లు సైట్‌లో వాల్వ్ స్థితిని నిర్ధారించలేరు, కవాటాలు రీసెట్ చేయనప్పుడు నిర్వహణ తర్వాత గుడ్డిగా ప్రారంభించడం సులభం చేస్తుంది;
• స్థాయి-ప్రేరేపిత ఆటోమేటిక్ స్టార్ట్-అప్ సంభవించినప్పుడు, లైన్ వాల్వ్‌లు నిర్వహణ కోసం ఇప్పటికీ మూసివేయబడవచ్చు మరియు పంపు సైట్‌లో ఎవరూ లేకుండా ఒత్తిడితో నడుస్తుంది;
• తక్కువ-ప్రవాహం మరియు అధిక-ఉష్ణోగ్రత ఇంటర్‌లాక్‌లు ఎక్కువ కాలం పాటు క్రమాంకనం చేయనివి రక్షించడంలో విఫలమవుతాయి మరియు సిస్టమ్ స్వయంచాలకంగా మూసివేయబడదు మరియు అధిక ఒత్తిడి తర్వాత ఒత్తిడిని తగ్గించదు.

ఇండస్ట్రియల్ యాక్సిడెంట్ కేస్ స్టడీ

ఒక చిన్న-మధ్య-పరిమాణ రసాయన ముడి పదార్థాల నిల్వ ట్యాంక్ సౌకర్యం వద్ద, నిల్వ-ట్యాంక్ బదిలీ సెంట్రిఫ్యూగల్ పంప్‌పై నిర్వహణ పూర్తయిన తర్వాత, నిర్వహణ సిబ్బంది పరికరాలను పునరుద్ధరించారు, కానీ ఉత్సర్గ వాల్వ్‌ను తెరవడం మర్చిపోయారు, ఆపై పంపును ఆటోమేటిక్ మోడ్‌కు మార్చారు. ట్యాంక్ స్థాయి సిగ్నల్‌ల ఆధారంగా పంప్ ఆటోమేటిక్‌గా స్టార్ట్ అయింది మరియు సైట్‌లో ఎవరూ లేకుండా ఆగిపోయింది. ట్యాంక్ స్థాయి సెట్ ట్రిగ్గర్ విలువకు పెరిగినప్పుడు, PLC సిస్టమ్ అపకేంద్ర పంపును స్వయంచాలకంగా ప్రారంభించింది. మూసివున్న పంప్ చాంబర్‌లోని ద్రవం ప్రేరేపకం ద్వారా నిరంతరం కదిలించబడింది; కేవలం 90 సెకన్లలో మీడియం వేగంగా వేడెక్కుతుంది మరియు ఆవిరైపోతుంది మరియు పంపు లోపల ఒత్తిడి పెరుగుతూనే ఉంది. ప్లాంట్ యొక్క తక్కువ-ప్రవాహ ఇంటర్‌లాక్ రెండు సంవత్సరాలుగా క్రమాంకనం చేయబడనందున, దాని సెన్సార్ స్వాధీనం చేసుకుని విఫలమైంది మరియు షట్‌డౌన్ రక్షణ ప్రేరేపించబడలేదు. చివరికి పంప్ కేసింగ్ పగిలింది మరియు అధిక-ఉష్ణోగ్రత మాధ్యమం బయటికి స్ప్రే చేయబడింది, ఆన్-సైట్ పరికరాలను నాశనం చేస్తుంది మరియు అత్యవసర ఉత్పత్తి-లైన్ షట్‌డౌన్‌ను బలవంతం చేసింది, ఫలితంగా గణనీయమైన మరమ్మత్తు మరియు పనికిరాని నష్టాలు ఏర్పడతాయి. పోస్ట్-ఇసిడెంట్ ఇన్వెస్టిగేషన్ రిపోర్ట్ రెండు మూల కారణాలను గుర్తించింది: నిర్వహణ తర్వాత సైట్‌లో వాల్వ్ స్థితిని మళ్లీ ధృవీకరించడంలో వైఫల్యం మరియు సేఫ్టీ ఇంటర్‌లాక్ చాలా కాలంగా ఫంక్షనల్ టెస్టింగ్ లేకుండా పోయింది.

ముగింపు: గమనింపబడని ఆపరేషన్ + వాల్వ్‌లు రీసెట్ చేయబడలేదు + విఫలమైన ఇంటర్‌లాక్‌లు-ఈ మూడు కారకాల కలయిక వల్ల మాత్రమే చీలిక ఏర్పడింది మరియు ఏదైనా ఒకదానిని నియంత్రించినట్లయితే నివారించవచ్చు.

మాన్యువల్ ఆన్-సైట్ పంప్ ప్రారంభం: వాల్వ్ పొజిషన్ వెరిఫికేషన్ అనేది రక్షణ యొక్క మొదటి లైన్

అన్ని వాల్వ్‌ల స్థితిని ఖచ్చితంగా ధృవీకరించండి

పంపును ప్రారంభించే ముందు, మూసివేయబడిన వాల్వ్‌లతో ప్రారంభించడాన్ని నిరోధించడానికి ప్రతి లైన్ వాల్వ్‌ని అంశం వారీగా నిర్ధారించాలి:

• ప్రధాన ప్రక్రియ లైన్: పంప్ చాంబర్‌లోకి ద్రవం సజావుగా ప్రవేశించేలా చూసేందుకు చూషణ వాల్వ్‌ను పూర్తిగా తెరిచి ఉంచండి;
• వెంట్ వాల్వ్‌లు, డ్రెయిన్ వాల్వ్‌లు మరియు బ్లోడౌన్ వాల్వ్‌లు వంటి అన్ని సహాయక వాల్వ్‌లను మూసి ఉంచండి;
• ప్రైమింగ్ మరియు వెంటింగ్‌ను పూర్తి చేయడానికి పంప్ బాడీ ఎయిర్ రిలీజ్ వాల్వ్‌ను తెరవండి, పంపు నుండి మొత్తం గాలిని బయటకు పంపండి మరియు పుచ్చు మరియు డ్రై రన్నింగ్‌ను నిరోధించండి;
• ఉత్సర్గ వాల్వ్ కొద్దిగా తెరిచి ఉంచండి లేదా పూర్తిగా మూసివేయండి; ఇన్లెట్ మరియు అవుట్‌లెట్ రెండింటినీ ఏకకాలంలో నిరోధించి పంప్‌ను ఎప్పుడూ ప్రారంభించవద్దు.

ప్రామాణిక చెక్‌లిస్ట్‌లో వాల్వ్ తనిఖీలను చేర్చండి

వాల్వ్ ఓపెన్/క్లోజ్డ్ పొజిషన్‌లు సురక్షితమైన పంప్ ఆపరేషన్‌ను నిర్ధారించడానికి కీలకమైన నియంత్రణ పాయింట్లు మరియు పరికరాల పని సూచనలు మరియు స్టార్ట్-అప్ చెక్‌లిస్ట్‌లలో తప్పనిసరిగా లాంఛనప్రాయంగా ఉండాలి. ఆపరేటర్లు ప్రతి అంశాన్ని తనిఖీ చేయడం ద్వారా, అనుభవంపై ఆధారపడటాన్ని తొలగించడం ద్వారా మరియు సంస్థాగత నియంత్రణల ద్వారా మానవ లోపాన్ని తగ్గించడం ద్వారా నిర్ధారించాలి.

రిమోట్ సెంట్రల్-కంట్రోల్ పంప్ ప్రారంభం: ఆన్-సైట్ నిర్ధారణ దశ తప్పనిసరి

రిమోట్ స్టార్ట్-అప్ అనేది ఒత్తిడి-బిల్డప్ చీలికల కోసం అధిక-ఫ్రీక్వెన్సీ దృశ్యం; కేంద్ర నియంత్రణ స్క్రీన్‌పై మాత్రమే ఆధారపడటం వలన వాస్తవ ఆన్-సైట్ పరిస్థితులను నిర్ధారించలేము:

• నియంత్రణ గది ప్రారంభ ఆదేశాన్ని జారీ చేసే ముందు, పంపును ఒకే క్లిక్‌తో ప్రారంభించకూడదు;
• వాల్వ్‌లను ధృవీకరించడానికి ఆపరేటర్లు సైట్‌లోకి వెళ్లలేనప్పుడు, అన్ని వాల్వ్‌లు సరైన స్థానాలకు రీసెట్ చేయబడిందని భౌతికంగా నిర్ధారించడానికి ఆన్-సైట్ ఇన్‌స్పెక్టర్‌ని తప్పనిసరిగా కేటాయించాలి;
• ఆన్-సైట్ నిర్ధారణను స్వీకరించిన తర్వాత మాత్రమే సెంట్రల్ కంట్రోల్ స్టార్ట్ కమాండ్‌ను జారీ చేస్తుంది, కంట్రోల్ స్క్రీన్ మరియు అసలు ఆన్-సైట్ వాల్వ్ స్థితి మధ్య అసమతుల్యతను నివారిస్తుంది.

ఆటోమేటిక్ స్టార్ట్/స్టాప్ పంపులు: మెయింటెనెన్స్ తర్వాత వాల్వ్‌లను రీసెట్ చేయకుండా వదిలేయడంపై దృష్టి పెట్టండి

అనేక ట్యాంక్ ఖాళీ చేసే పంపులు ఆటోమేటిక్ స్టార్ట్/స్టాప్ మరియు అజాగ్రత్తగా అమలు చేయడానికి లెవెల్ ఇన్‌స్ట్రుమెంటేషన్ మరియు PLC ప్రోగ్రామ్‌లపై ఆధారపడతాయి, ఇది ప్రమాదాన్ని మరింత ఎక్కువ చేస్తుంది.

ఆటోమేటిక్ మోడ్‌లో పాల్గొనే ముందు ఆన్-సైట్ రీ-ఇన్‌స్పెక్షన్ తప్పనిసరి

నిర్వహణ లేదా పైప్‌లైన్ పని తర్వాత మరియు ఆటోమేటిక్ కంట్రోల్ మోడ్‌కి మారే ముందు, అన్ని వాల్వ్‌లు సైట్‌లో మరోసారి ధృవీకరించబడాలి: ఇన్‌లెట్ వాల్వ్ పూర్తిగా తెరవబడి, దాని ప్రారంభ ప్రీసెట్ స్థానంలో ఉత్సర్గ వాల్వ్ మరియు అన్ని వెంట్ వాల్వ్‌లు మూసివేయబడతాయి. సాధారణ ప్రమాద దృష్టాంతం: ట్యాంక్ స్థాయి అధిక స్థాయికి చేరుకున్నప్పుడు, ఆటోమేటిక్ కంట్రోల్ సిస్టమ్ పంపును ప్రారంభిస్తుంది, అయినప్పటికీ పోస్ట్-మెయింటెనెన్స్ డిశ్చార్జ్ వాల్వ్ మూసివేయబడి ఉంటుంది, ఇది నేరుగా డెడ్-హెడ్ ప్రెజర్ బిల్డప్‌ను సృష్టిస్తుంది, ఇది తక్కువ సమయంలో పంప్ కేసింగ్ చీలికకు కారణమవుతుంది.

గమనింపబడని-ఆపరేషన్ గ్యాప్‌ను మూసివేయడానికి ఇన్‌స్ట్రుమెంటేషన్ ఇంటర్‌లాక్‌లపై ఆధారపడండి

లైన్ వాల్వ్‌లు మూసివేయబడినప్పుడు పంపును స్వయంచాలకంగా ప్రారంభించకుండా నిరోధించడానికి, ఇన్‌స్ట్రుమెంటేషన్ రక్షణ పరికరాల పూర్తి సెట్‌ను తప్పనిసరిగా ఇన్‌స్టాల్ చేయాలి:

• తక్కువ-ప్రవాహ ఇంటర్‌లాక్: ఇది లైన్ ప్రవాహాన్ని పర్యవేక్షిస్తుంది; సున్నా ప్రవాహం ఎక్కువ కాలం కొనసాగితే, ఇది డెడ్-హెడ్ ఆపరేషన్‌గా గుర్తిస్తుంది మరియు ఆటోమేటిక్‌గా మోటారు శక్తిని తగ్గిస్తుంది;
• అధిక-ఉష్ణోగ్రత ఇంటర్‌లాక్: ఇది పంప్ కేసింగ్ ఉష్ణోగ్రతను పర్యవేక్షిస్తుంది; పీడన పెరుగుదల నుండి ఉష్ణోగ్రత పెరుగుదల థ్రెషోల్డ్‌కు చేరుకున్నప్పుడు, ద్రవాన్ని ఆవిరి చేయడం మరియు ఒత్తిడి చేయడం నుండి ఆపడానికి అది వెంటనే మూసివేయబడుతుంది;
• ఓవర్‌ప్రెజర్ ఇంటర్‌లాక్: ఉత్సర్గ పీడనం పరిమితిని మించిపోయినప్పుడు అది షట్‌డౌన్‌ను ప్రేరేపిస్తుంది, ద్వంద్వ రక్షణ కోసం భద్రతా వాల్వ్‌తో కలిసి పని చేస్తుంది;
• రొటీన్ మెయింటెనెన్స్ టెస్టింగ్: నిర్ణీత నెలవారీ షెడ్యూల్‌లో ఇంటర్‌లాక్ సిస్టమ్‌ను కాలిబ్రేట్ చేయండి, జీరో-ఫ్లో మరియు ఓవర్‌ప్రెజర్ పరిస్థితులను అనుకరిస్తుంది మరియు రక్షణ విధులు సరిగ్గా పనిచేస్తాయని నిర్ధారించండి, సీజ్ చేయబడిన సెన్సార్‌లు మరియు విఫలమైన ఇంటర్‌లాక్ ప్రోగ్రామ్‌ల వల్ల ఏర్పడే సేఫ్టీ బ్లైండ్ స్పాట్‌లను తొలగిస్తుంది.

హార్డ్‌వేర్ బ్యాక్‌స్టాప్: పంప్ బాడీ పగుళ్లకు వ్యతిరేకంగా డ్యూయల్ సాఫ్ట్‌వేర్ మరియు హార్డ్‌వేర్ సేఫ్‌గార్డ్స్

కార్యాచరణ నియంత్రణలు మానవ లోపాన్ని పరిష్కరిస్తాయి, అయితే హార్డ్‌వేర్ రక్షణ తుది భద్రతా రేఖను కలిగి ఉంటుంది:

• పంప్ డిస్చార్జా రిలీఫ్ సేఫ్టీ వాల్వ్ లేదా చీలిక డిస్క్‌లో ఇన్‌స్టాల్ చేయండి, ఇది ఓవర్‌ప్రెజర్ సమయంలో స్వయంచాలకంగా ఒత్తిడిని తగ్గిస్తుంది మరియు పంపు లోపల అధిక పీడనాన్ని విడుదల చేస్తుంది;
• తక్కువ ప్రవాహం వద్ద ఎక్కువ కాలం పాటు డెడ్-హెడెడ్‌గా రన్నింగ్ మరియు ద్రవాన్ని వేడెక్కడం నుండి పంపు నిరోధించడానికి కనిష్ట-ప్రవాహ రీసర్క్యులేషన్ లైన్‌ను ఇన్‌స్టాల్ చేయండి;
• మండే లేదా పేలుడు మాధ్యమాన్ని తెలియజేసేటప్పుడు, పేలుడు నిరోధక మోటారును ఉపయోగించండి, సరైన స్టాటిక్ గ్రౌండింగ్‌ని నిర్ధారించండి మరియు మీడియం లీకేజీ తర్వాత రసాయన పేలుడును నిరోధించండి;
• గోడ మందం పరీక్షను క్రమం తప్పకుండా నిర్వహించండి మరియు క్షయం లేదా అభివృద్ధి చెందిన పగుళ్ల నుండి పలచబడిన పంప్ కేసింగ్‌లను తక్షణమే భర్తీ చేయండి, తగ్గిన కేసింగ్ ప్రెజర్-బేరింగ్ సామర్థ్యం వల్ల ఏర్పడే అకాల చీలికను నివారించడానికి.

రోజువారీ ఆపరేషన్ మరియు నిర్వహణలో సాధారణ అపోహలు

• అపోహ: మాన్యువల్ స్టార్ట్-అప్‌ను మాత్రమే నియంత్రించాలి; ఆటోమేటిక్ పంపులకు ఆన్-సైట్ తనిఖీ అవసరం లేదు. ఆటోమేటిక్ స్టార్ట్/స్టాప్‌తో మాన్యువల్ పర్యవేక్షణ ఉండదు మరియు అసంపూర్ణ వాల్వ్ తనిఖీ మరియు రీసెట్ నుండి డెడ్-హెడ్ రిస్క్ నిజానికి ఎక్కువగా ఉంటుంది; ఆటోమేటిక్ మోడ్‌లో పాల్గొనే ముందు తప్పనిసరిగా సైట్‌లో వాల్వ్‌లు మళ్లీ ధృవీకరించబడాలి.
• అపోహ: ఇంటర్‌లాక్‌లు వ్యవస్థాపించబడిన తర్వాత, తదుపరి శ్రద్ధ అవసరం లేదు. మలినాలు ఒత్తిడి మరియు ప్రవాహ సెన్సార్‌లను సులభంగా జామ్ చేయగలవు; ఎక్కువ కాలం పరీక్ష లేకపోవడం ఇంటర్‌లాక్ వైఫల్యానికి దారి తీస్తుంది, అధిక పీడనం కింద సిస్టమ్ స్వయంచాలకంగా మూసివేయబడదు.
• అపోహ: బ్రీఫ్ డెడ్-హెడెడ్ స్టార్ట్-అప్ పెద్ద విషయం కాదు. సీల్డ్ పంప్ చాంబర్‌లో, ద్రవం వేడెక్కుతుంది మరియు పదుల సెకన్లలో ఆవిరైపోతుంది, ఒత్తిడి తీవ్రంగా పెరుగుతుంది మరియు సంఘటన చాలా వేగంగా అభివృద్ధి చెందుతుంది.

సారాంశం: పంప్ బాడీ చీలికను ఎలా నిరోధించాలి

మొత్తం రక్షణ వ్యవస్థ మూడు పొరలను కలిగి ఉంటుంది:

• లేయర్ 1 — కార్యాచరణ నియంత్రణ:ఆన్-సైట్ ప్రారంభ సమయంలో అంశం వారీగా వాల్వ్‌లను ధృవీకరించండి; రిమోట్ ప్రారంభం తప్పనిసరిగా ఆన్-సైట్ నిర్ధారణతో జత చేయబడాలి; ఆటోమేటిక్ మోడ్‌లో పాల్గొనే ముందు పూర్తి వాల్వ్ రీ-ఇన్‌స్పెక్షన్; మరియు చెక్ ఐటెమ్‌లను వ్రాతపూర్వక చెక్‌లిస్ట్‌గా లాంఛనంగా మార్చండి;
• లేయర్ 2 — ఆటోమేటిక్-నియంత్రణ రక్షణ:తక్కువ-ప్రవాహం, అధిక-ఉష్ణోగ్రత మరియు అధిక పీడన ఇంటర్‌లాక్‌లను సిద్ధం చేయండి; సాధారణ పరీక్షకు కట్టుబడి ఉండండి; మరియు గమనింపబడని ఆపరేషన్‌లో డెడ్-హెడ్ ఐడిల్ రన్నింగ్‌ను నివారించండి;
• లేయర్ 3 — హార్డ్‌వేర్ బ్యాక్‌స్టాప్:ఒత్తిడి-ఉపశమన పరికరాలు మరియు రీసర్క్యులేషన్ లైన్‌లను ఇన్‌స్టాల్ చేయండి మరియు క్రమం తప్పకుండా తుప్పు కోసం పంప్ బాడీని పరీక్షించండి.

సెంట్రిఫ్యూగల్ పంప్ చీలికలలో ఎక్కువ భాగం పరికరాల నాణ్యత సమస్యలు కాదు, కానీ ఆటోమేటిక్-నియంత్రణ రక్షణ వైఫల్యంతో కలిపి వాల్వ్ తప్పుగా పనిచేయడం వల్ల వస్తుంది.టెఫికోఎంటర్‌ప్రైజెస్ మూడు స్టార్ట్/స్టాప్ మోడ్‌లలో-మాన్యువల్, రిమోట్ మరియు ఆటోమేటిక్-పూర్తి-ప్రాసెస్ భద్రతా రక్షణను అమలు చేయడానికి మరియు పంప్ బాడీ ఓవర్‌ప్రెషర్ చీలిక ద్వారా ఉత్పాదక భద్రతా ప్రమాదాలను నిరంతరం తగ్గించడానికి భద్రతా నిర్వహణను ప్రామాణికం చేయాలని సిఫార్సు చేస్తుంది.
