API OH3 నిలువు రసాయన ప్రక్రియ పంపులు

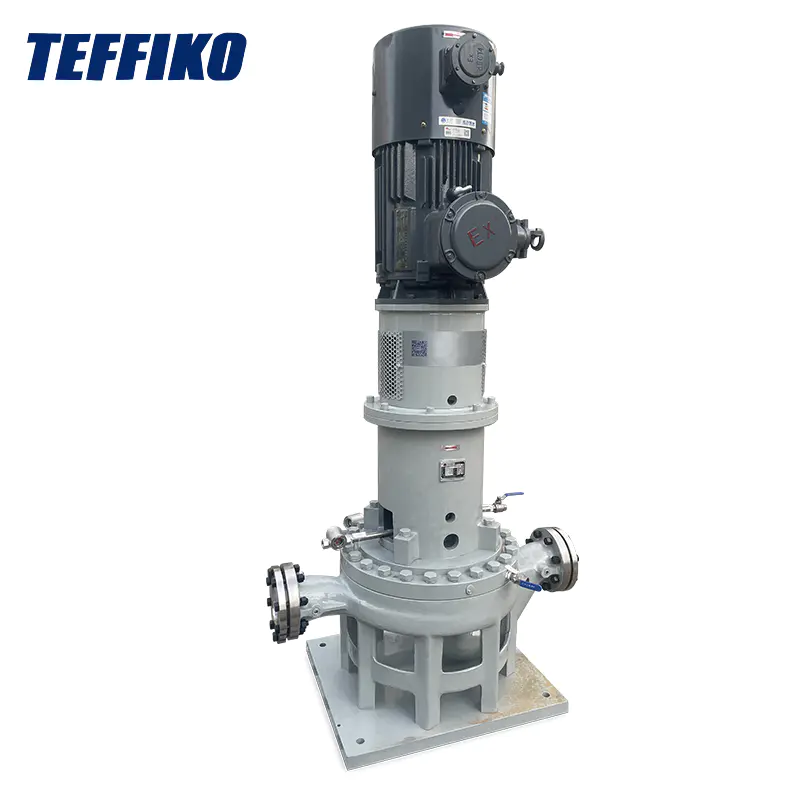

API OH3 కాంటిలివర్ నిలువు సెంట్రిఫ్యూగల్ పంపుల యొక్క టెఫికో TGDP సిరీస్ శుభ్రమైన లేదా కొద్దిగా కలుషితమైన మాధ్యమాన్ని రవాణా చేయడానికి అనుకూలంగా ఉంటుంది. కాంపాక్ట్ నిలువు లేఅవుట్‌తో, మోటారు నేరుగా పంప్ బాడీకి అనుసంధానించబడి ఉంటుంది, క్షితిజ సమాంతర పంపులతో పోలిస్తే నేల వైశాల్యాన్ని 60% తగ్గిస్తుంది.

● ఇంపెల్లర్: ఇది సింగిల్ - చూషణ, రేడియల్ మరియు క్లోజ్డ్ - టైప్ స్ట్రక్చర్‌ను కలిగి ఉంది, ఇది మార్చగల ఇంపెల్లర్ వేర్ రింగులు మరియు కేసింగ్ వేర్ రింగులతో అమర్చబడి ఉంటుంది, ఇది నిర్వహణ విడి భాగాల ఖర్చును ఆదా చేస్తుంది.

● షాఫ్ట్ సీల్: వేర్వేరు పని పరిస్థితులను బట్టి, ప్యాకింగ్ సీల్స్ సరళంగా ఎంచుకోవచ్చు.

● పంప్ బాడీ: రేడియల్‌గా విభజించబడింది, పంప్ బాడీ మరియు పంప్ కవర్ మధ్య పరిమితం చేయబడిన రబ్బరు పట్టీతో మూసివేయబడుతుంది. 80 మిమీ కంటే ఎక్కువ వ్యాసం కలిగిన పంప్ బాడీస్ డబుల్ -వాల్యూట్ డిజైన్‌ను అవలంబిస్తాయి.

● పంప్ కవర్: షాఫ్ట్ సీల్ చాంబర్‌ను చల్లబరచడానికి అవసరమైనప్పుడు శీతలీకరణ గదిని కాన్ఫిగర్ చేయవచ్చు.

● బేరింగ్లు: గ్రీజుతో సరళత, బేరింగ్ కవర్‌లో గ్రీజు ఫిల్లింగ్ కప్పు ఉంది, మరియు బేరింగ్ బ్రాకెట్ సాధారణంగా శీతలీకరణ ఫంక్షన్ లేకుండా రూపొందించబడుతుంది.

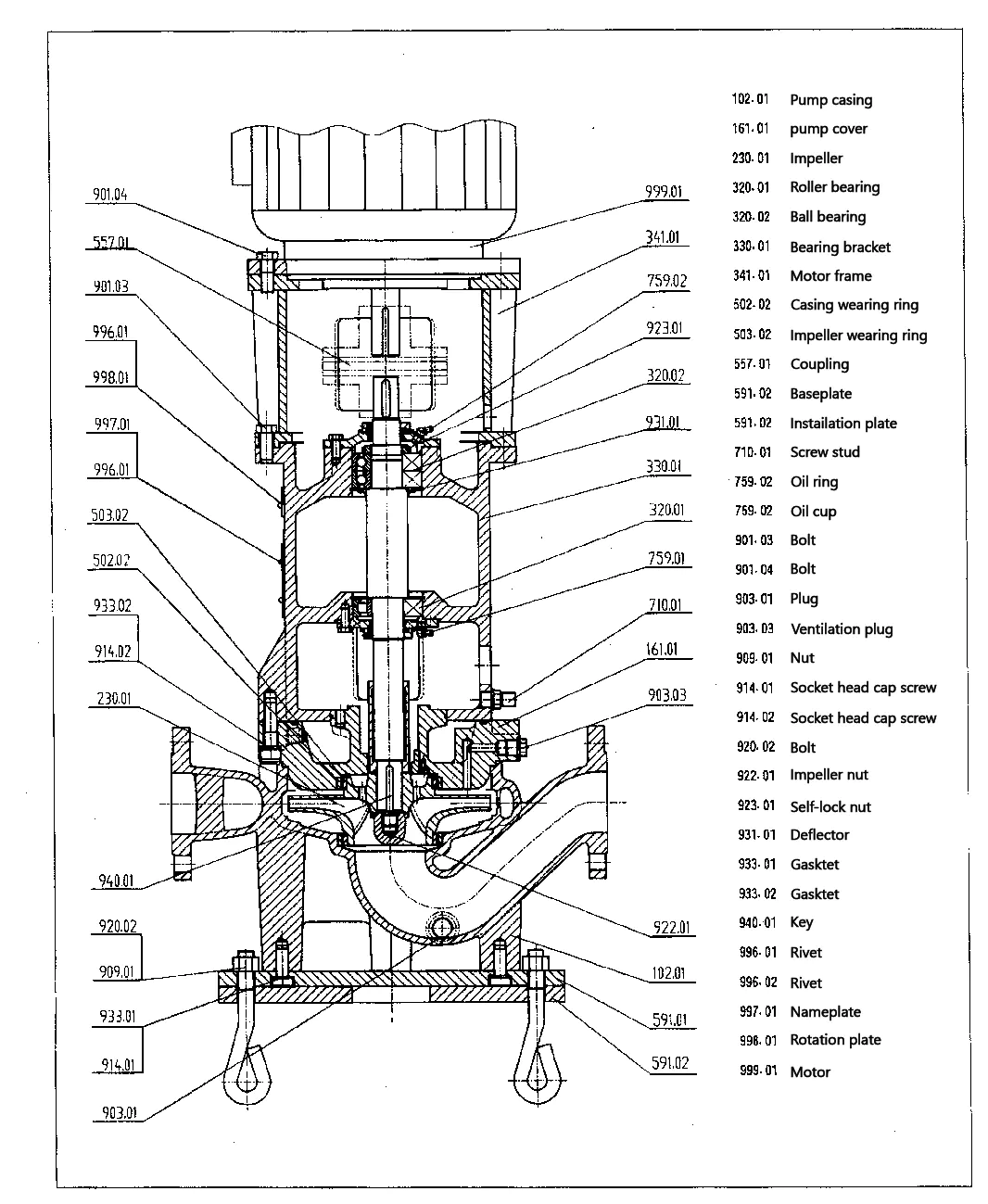

నిలువు రసాయన ప్రక్రియ పంప్ స్కీమాటిక్ రేఖాచిత్రం

దరఖాస్తు ప్రాంతాలు

1. క్రయోజెనిక్ కర్మాగారాలు: ద్రవ అమ్మోనియా మరియు ద్రవ నత్రజని వంటి క్రయోజెనిక్ మాధ్యమాన్ని రవాణా చేయడానికి ఉపయోగిస్తారు. పంప్ అద్భుతమైన సీలింగ్ పనితీరును కలిగి ఉంది మరియు తక్కువ -ఉష్ణోగ్రత వాతావరణాలకు అనుగుణంగా ఉంటుంది, శీతలీకరణ వ్యవస్థ సరిగ్గా పనిచేస్తుందని నిర్ధారిస్తుంది, తక్కువ ఉష్ణోగ్రత వాతావరణాన్ని నిర్వహిస్తుంది మరియు ఆహారం యొక్క గడ్డకట్టే మరియు నిల్వ నాణ్యతకు హామీ ఇస్తుంది.

2. బొగ్గు మైనింగ్ పరిశ్రమ: మలినాలు మరియు తినివేయు పదార్థాలను కలిగి ఉన్న గని నీటిని నిర్వహించడానికి ఉపయోగిస్తారు. పంప్ దుస్తులు ధరిస్తారు - నిరోధక, తుప్పు - నిరోధకతను కలిగి ఉంటుంది మరియు బొగ్గు మైనింగ్ భద్రతను నిర్ధారిస్తుంది, పెద్ద ప్రవాహం రేటు ఉంటుంది. సమర్థవంతమైన విభజనకు సహాయపడటానికి బొగ్గు వాషింగ్లో కూడా దీనిని ఉపయోగిస్తారు.

3. విద్యుత్ ప్లాంట్లు: బాయిలర్ వాటర్ మేక్ కోసం ఉపయోగిస్తారు - నీటి డిమాండ్‌ను తీర్చడానికి; హానికరమైన వాయువు ఉద్గారాలను తగ్గించడానికి డీసల్ఫ్యూరైజేషన్ మరియు డెనిట్రేషన్ సిస్టమ్స్‌లో ఉపయోగిస్తారు. స్థిరమైన పనితీరుతో, ఇది విద్యుత్ ప్లాంట్ల నిరంతర ఆపరేషన్ను నిర్ధారిస్తుంది.

4. సముద్ర పరిశ్రమ: నిలువు సెంట్రిఫ్యూగల్ పంప్ సముద్రపు నీటి తుప్పుకు నిరోధకతను కలిగి ఉంటుంది. ఇది ఆఫ్‌షోర్ ప్లాట్‌ఫామ్‌లలో వివిధ మాధ్యమాలను రవాణా చేయగలదు మరియు సముద్రపు నీటి డీశాలినేషన్ సమయంలో సముద్రపు నీరు మరియు మంచినీటిని తెలియజేయడానికి ఉపయోగిస్తారు.

పని పరిస్థితులు

● ప్రవాహం రేటు: 2 - 2600 m³/h

● తల: 0 - 250 మీ

● పీడనం: ≤2.5 MPa

● ఉష్ణోగ్రత: - - 20 ° C - 250 ° C

● గరిష్ట భ్రమణ వేగం: 2900 RPM/నిమి
