"మా పంపు మళ్ళీ మోటారు కాలిపోయింది!"
"ఈ నెలలో నీటి పంపులకు కరెంటు బిల్లులు హాస్యాస్పదంగా ఉన్నాయి. మేము తప్పు పంపును ఎంచుకున్నామా?"
"కొత్త పంపును ఇన్స్టాల్ చేసిన తర్వాత, ఫ్లో రేట్ డిజైన్ అవసరాలను తీర్చదు..."
నీటి సరఫరా, కెమికల్ ఇంజినీరింగ్, HVAC మరియు ఇతర రంగాలలో తరచుగా వచ్చే ఈ సమస్యలు తరచుగా అపకేంద్ర పంపు యొక్క కోర్ "ఇన్స్ట్రక్షన్ మాన్యువల్"-పనితీరు వక్రరేఖను తప్పుగా చదవడం లేదా విస్మరించడం వలన ఉత్పన్నమవుతాయి. పరిశ్రమలో విస్తృతంగా ఉపయోగించే ప్రధాన సామగ్రిగా, ప్రతి 1% సామర్థ్యం పెరుగుతుందిఅపకేంద్ర పంపుఒక పెద్ద-స్థాయి ప్రాజెక్ట్ కోసం నిర్వహణ ఖర్చులలో వార్షికంగా పదివేల లేదా వందల వేల యువాన్ల పొదుపు అని అర్ధం.
ఈ వ్యాసం పంప్ వక్రతలను ఎలా అర్థం చేసుకోవాలో మీకు నేర్పుతుంది, వాటిని ఎలా చదవాలో మాత్రమే కాకుండా, సరైన సేకరణ మరియు ఆపరేషన్ మరియు నిర్వహణ నిర్ణయాలు తీసుకోవడానికి వాటిని ఎలా ఉపయోగించాలో కూడా తెలియజేస్తుంది.

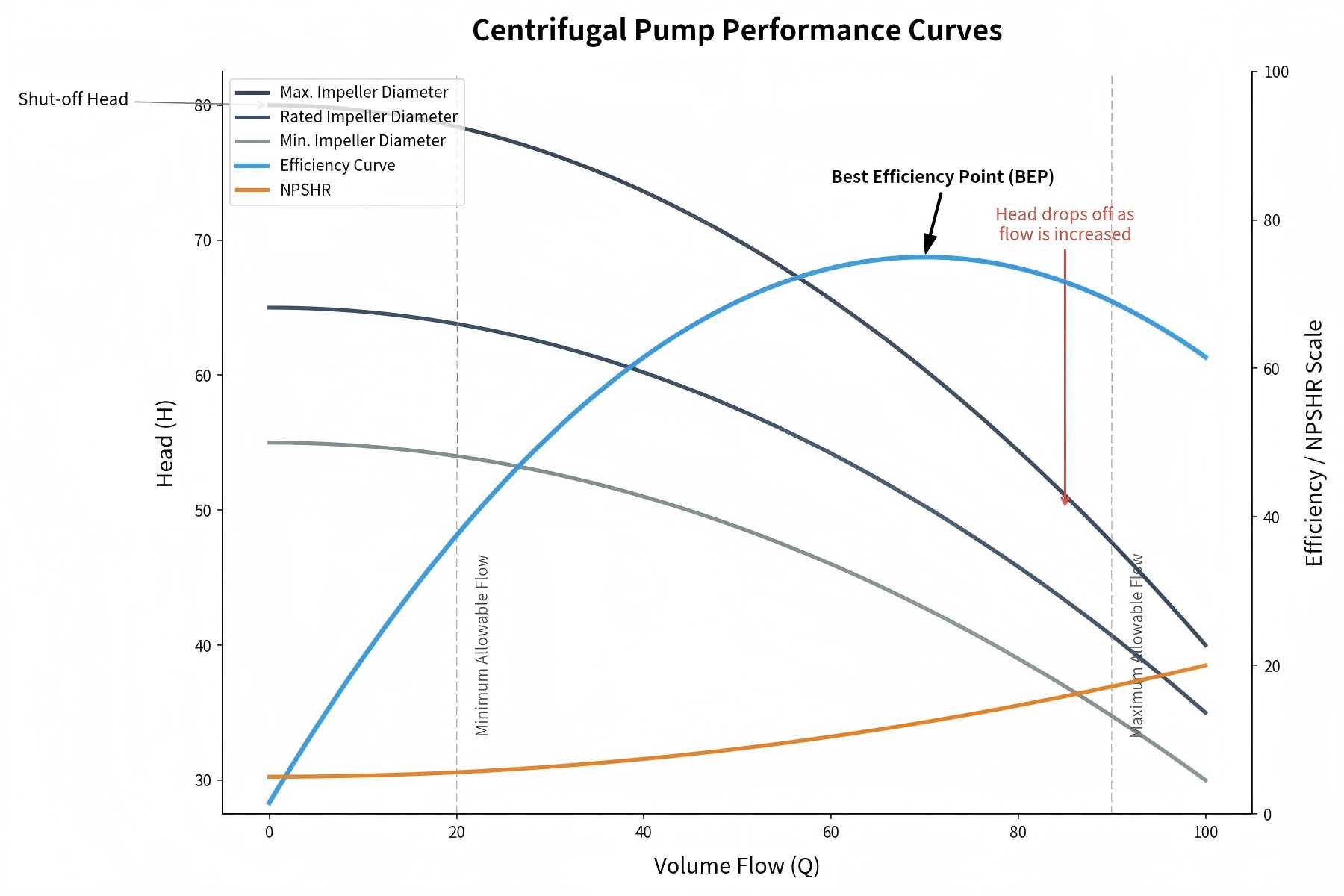

హెడ్-ఫ్లో కర్వ్ (H-Q కర్వ్) అనేది పంప్ కర్వ్ యొక్క అత్యంత ప్రాథమిక భాగం. ఇది పంపు యొక్క తల (పంపు ద్రవాన్ని ఎత్తగల ఎత్తు) మరియు ప్రవాహం రేటు (యూనిట్ సమయానికి పంపు ద్వారా పంపిణీ చేయబడిన ద్రవ పరిమాణం) మధ్య సంబంధాన్ని స్థిరమైన వేగంతో వర్ణిస్తుంది. సాధారణంగా, తల నిలువు అక్షం (Y-axis)పై మరియు ఫ్లో రేట్ క్షితిజ సమాంతర అక్షం (X-యాక్సిస్)పై రూపొందించబడింది.
H-Q వక్రరేఖ నుండి కీలకమైన ముగింపును తీసుకోవచ్చు: ప్రవాహం రేటు పెరిగేకొద్దీ, తల క్రమంగా తగ్గుతుంది. ఇంపెల్లర్ మరియు పంప్ కేసింగ్ ద్వారా ఎక్కువ ద్రవం వెళుతున్నందున, పంపు లోపల ద్రవం రాపిడి మరియు అల్లకల్లోలం తీవ్రమవుతుంది, ఫలితంగా తల తగ్గుతుంది. ఉదాహరణకు, ఒక పంపు నిమిషానికి 50 గ్యాలన్ల (gpm) ప్రవాహం రేటుతో 100 అడుగుల తలను ఉత్పత్తి చేయగలదు, అయితే ప్రవాహం రేటు 75 gpmకి పెరిగినప్పుడు తల 80 అడుగులకు పడిపోతుంది-ఈ సంబంధం వక్రరేఖపై స్పష్టంగా కనిపిస్తుంది.
పవర్-ఫ్లో కర్వ్ (P-Q కర్వ్) స్థిరమైన వేగంతో పంపు యొక్క విద్యుత్ వినియోగం మరియు ప్రవాహం రేటు మధ్య సంబంధాన్ని చూపుతుంది. విద్యుత్ వినియోగం (హార్స్పవర్ లేదా కిలోవాట్లలో) నిలువు అక్షంపై మరియు ప్రవాహ రేటు క్షితిజ సమాంతర అక్షంపై రూపొందించబడింది.
H-Q వక్రరేఖ వలె కాకుండా, P-Q వక్రత పైకి ధోరణిని చూపుతుంది: ప్రవాహం రేటు పెరిగినప్పుడు విద్యుత్ వినియోగం పెరుగుతుంది. ఎందుకంటే పంపు మరింత ద్రవాన్ని అందించడానికి మరియు ఎక్కువ రాపిడి మరియు అల్లకల్లోలాన్ని అధిగమించడానికి మరింత కృషి చేయవలసి ఉంటుంది. పంప్ మోటారు ఎంపిక కోసం ఈ వక్రతను అర్థం చేసుకోవడం చాలా కీలకం-మోటారు తక్కువ పరిమాణంలో ఉంటే, అది అధిక ప్రవాహ పరిస్థితుల్లో ఓవర్లోడ్ కావచ్చు; అధిక పరిమాణంలో ఉంటే, అది శక్తి వృధాకు కారణమవుతుంది.
ఎఫిషియెన్సీ-ఫ్లో కర్వ్ (E-Q కర్వ్) వేర్వేరు ప్రవాహ రేట్ల వద్ద పంపు సామర్థ్యాన్ని ప్రతిబింబిస్తుంది. సమర్థత (శాతంగా వ్యక్తీకరించబడింది) నిలువు అక్షంపై మరియు ప్రవాహ రేటు సమాంతర అక్షంపై రూపొందించబడింది. ఈ వక్రత శక్తి వినియోగాన్ని తగ్గించడంలో కీలకం, ఎందుకంటే ఇది పంపు గరిష్ట సామర్థ్యంతో పనిచేసే ప్రవాహం రేటును చూపుతుంది.
సమర్ధత వక్రరేఖ సాధారణంగా "కొండ ఆకారంలో" ఉంటుంది: ప్రవాహం రేటు పెరిగేకొద్దీ సామర్థ్యం గరిష్ట స్థాయికి పెరుగుతుంది, ఆపై ప్రవాహం రేటు పెరుగుతూ ఉండటంతో క్రమంగా క్షీణిస్తుంది. ఈ వక్రరేఖ యొక్క శిఖరాన్ని బెస్ట్ ఎఫిషియెన్సీ పాయింట్ (BEP) అని పిలుస్తారు-క్రింద వివరంగా వివరించబడింది.
పంప్ కర్వ్ను చదవడం అంటే మూడు ఉప-వక్రతలను గుర్తించడం మాత్రమే కాదు, పంప్ పనితీరును నిర్ణయించే కీలక డేటా పాయింట్లను కూడా అర్థం చేసుకోవడం. దృష్టి సారించాల్సిన ప్రధాన అంశాలు క్రింద ఉన్నాయి:
బెస్ట్ ఎఫిషియెన్సీ పాయింట్ (BEP) అనేది పంపు గరిష్ట సామర్థ్యంతో పనిచేసే ఫ్లో రేట్ మరియు హెడ్ కలయిక, ఇది E-Q వక్రరేఖ యొక్క శిఖరం మరియు పంప్ యొక్క అత్యంత పొదుపుగా పనిచేసే పాయింట్ కూడా. పంపును ఎంచుకున్నప్పుడు, సిస్టమ్ యొక్క అవసరమైన ఆపరేటింగ్ పాయింట్ (ఫ్లో రేట్ + హెడ్) BEPకి వీలైనంత దగ్గరగా ఉన్న మోడల్లకు ప్రాధాన్యత ఇవ్వండి.
BEP నుండి దూరంగా ఉన్న పంపును ఆపరేట్ చేయడం వలన శక్తి వినియోగం పెరుగుతుంది, ఇంపెల్లర్ మరియు మోటారు యొక్క వేగవంతమైన దుస్తులు మరియు పంప్ సేవ జీవితం తగ్గిపోతుంది. ఉదాహరణకు, 60 gpmకి సంబంధించిన BEP ఉన్న పంపు 30 gpm (BEP ఫ్లో రేట్లో సగం) వద్ద పనిచేసేటప్పుడు 20%-30% సామర్థ్యం తగ్గింపు మరియు అకాల వైఫల్యాన్ని అనుభవించవచ్చు.
ఆపరేటింగ్ శ్రేణి (పనితీరు పరిధి అని కూడా పిలుస్తారు) అనేది ప్రవాహ రేటు మరియు హెడ్ ఇంటర్వెల్ను సూచిస్తుంది, దీనిలో పంపు ఇంపెల్లర్, మోటారు లేదా ఇతర భాగాలకు హాని కలిగించకుండా సురక్షితంగా పని చేస్తుంది. ఈ పరిధి పంపు యొక్క కనిష్ట/గరిష్ట ప్రవాహం రేటు మరియు తల ద్వారా నిర్వచించబడుతుంది మరియు H-Q వక్రరేఖపై నేరుగా వీక్షించవచ్చు.
తయారీదారులు సాధారణంగా సురక్షితమైన ఆపరేటింగ్ పరిధిని నిర్ధారించడానికి BEP యొక్క 70%-120% లోపల పంప్ను ఆపరేట్ చేయాలని సిఫార్సు చేస్తారు. ఈ శ్రేణి వెలుపల పనిచేయడం వలన పుచ్చు, అధిక వైబ్రేషన్, మోటారు వేడెక్కడం మరియు ఇతర సమస్యలు ఏర్పడవచ్చు.
షట్-ఆఫ్ హెడ్ అనేది పంప్ సున్నా ప్రవాహం వద్ద ఉత్పత్తి చేయగల గరిష్ట తల (అనగా, డిచ్ఛార్జ్ వాల్వ్ మూసివేయబడినప్పుడు), ఇది H-Q వక్రత మరియు నిలువు అక్షం (Y-యాక్సిస్) యొక్క ఖండన. సిస్టమ్ రూపకల్పనకు షట్-ఆఫ్ హెడ్ని అర్థం చేసుకోవడం చాలా కీలకం-సిస్టమ్ యొక్క స్టాటిక్ హెడ్ పంప్ యొక్క షట్-ఆఫ్ హెడ్ను మించి ఉంటే, పంపు ద్రవాన్ని అందించడంలో విఫలమవుతుంది.
గరిష్ట ప్రవాహం రేటు అనేది పంపు సున్నా తల వద్ద అందించగల గరిష్ట ప్రవాహం (అనగా, ప్రవాహ నిరోధకత లేదు), ఇది H-Q వక్రరేఖ మరియు క్షితిజ సమాంతర అక్షం (X-అక్షం) యొక్క ఖండన. సిస్టమ్ యొక్క గరిష్ట ప్రవాహ డిమాండ్ను పంపు తీర్చగలదో లేదో నిర్ణయించడంలో ఈ విలువ మీకు సహాయపడుతుంది.
Net Positive Suction Head (NPSH) అనేది పుచ్చును నిరోధించడానికి ఒక కీలకమైన పరామితి-ఒక విధ్వంసక దృగ్విషయం, తగినంత చూషణ ఒత్తిడి, పంపు భాగాలను దెబ్బతీసే కారణంగా ద్రవంలో ఆవిరి బుడగలు ఏర్పడతాయి. NPSH అనేది పంప్ చూషణ వద్ద ద్రవ పీడనం మరియు ద్రవం యొక్క ఆవిరి పీడనం మధ్య వ్యత్యాసం.
చాలా పంపు వక్రతలు NPSH వక్రరేఖను కలిగి ఉంటాయి, ఇది వేర్వేరు ప్రవాహ రేట్ల వద్ద పుచ్చు లేకుండా పనిచేయడానికి పంప్కు అవసరమైన కనీస NPSHని చూపుతుంది. పుచ్చును నివారించడానికి, సిస్టమ్ యొక్క అందుబాటులో ఉన్న NPSH పంప్కు అవసరమైన NPSH కంటే ఎక్కువగా ఉండాలి.
అన్ని పంపు వక్రతలు ఒకే ఆకారాన్ని కలిగి ఉండవు-వాటి ఆకారం పంప్ డిజైన్పై ఆధారపడి ఉంటుంది మరియు విభిన్న వక్రత ఆకారాలు వేర్వేరు అప్లికేషన్ దృశ్యాలకు సరిపోతాయి. క్రింద మూడు అత్యంత సాధారణ పంప్ కర్వ్ ఆకారాలు ఉన్నాయి:
నిటారుగా ఉన్న వక్రత పంపు తక్కువ ప్రవాహ రేటు వద్ద అధిక తలని ఉత్పత్తి చేయగలదని సూచిస్తుంది. ఈ రకమైన వక్రత బాయిలర్ ఫీడ్ సిస్టమ్లు, అధిక-పీడన శుభ్రపరచడం లేదా సన్నని పైపులు లేదా అధిక-నిరోధక వ్యవస్థల గుండా ద్రవం వెళ్లే పారిశ్రామిక ప్రక్రియల వంటి అధిక-పీడన అనువర్తనాలకు అనుకూలంగా ఉంటుంది.
ఫ్లాట్ కర్వ్ అంటే పంపు తక్కువ తల వద్ద అధిక ప్రవాహాన్ని అందించగలదు. నీటిపారుదల వ్యవస్థలు, శీతలీకరణ టవర్లు లేదా మునిసిపల్ నీటి సరఫరా వ్యవస్థలు వంటి పెద్ద-ప్రవాహ, తక్కువ-నిరోధక అనువర్తనాలకు ఇది అనువైనది.
వేగంగా పడిపోతున్న వక్రత పంపు తక్కువ ప్రవాహ రేట్ల వద్ద పుచ్చుకు గురవుతుందని సూచిస్తుంది. ఇటువంటి పంపులు సమర్ధవంతంగా పనిచేయడానికి అందుబాటులో ఉన్న అధిక NPSH అవసరం, మరియు స్థిరమైన ప్రవాహ రేట్లు మరియు తగినంత చూషణ ఒత్తిడి ఉన్న అనువర్తనాలకు అనుకూలంగా ఉంటాయి.
పంప్ వక్రతలను పూర్తిగా ఉపయోగించుకోవడానికి, ఈ ఆచరణాత్మక చిట్కాలను అనుసరించండి-అవి మీకు సరైన పంపును ఎంచుకోవడానికి మరియు దాని పనితీరును ఆప్టిమైజ్ చేయడంలో సహాయపడతాయి:
సరైనదాన్ని ఎంచుకోవడానికిఅపకేంద్ర పంపు, మొదట సిస్టమ్ అవసరాలను స్పష్టం చేయండి, ఆపై పంప్ కర్వ్ని ఉపయోగించి పంపు పనితీరుతో అవసరాలను సరిపోల్చండి. క్రింద దశల వారీ గైడ్ ఉంది:
సరైన పంపును ఎంచుకున్న తర్వాత, మీరు ఖర్చులను తగ్గించడానికి మరియు సేవా జీవితాన్ని పొడిగించడానికి పంప్ కర్వ్ని ఉపయోగించి దాని పనితీరును ఆప్టిమైజ్ చేయవచ్చు. దిగువ ప్రధాన వ్యూహాలు ఉన్నాయి:
