దిOH3 సెంట్రిఫ్యూగల్ పంప్నాపై లోతైన ముద్ర వేసింది - చమురు శుద్ధి కర్మాగారాల పైపు రాక్‌లు మరియు రద్దీగా ఉండే ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్ డెక్‌ల నుండి పవర్ ప్లాంట్ల యొక్క అధిక-పీడన పైప్లైన్ సిస్టమ్‌ల వరకు మీరు ప్రతిచోటా దీనిని గుర్తించవచ్చు. ఇతర పంప్ మోడళ్ల నుండి దాని విశ్వసనీయమైన మరియు మన్నికైన లక్షణాలు: స్థలాన్ని ఆదా చేసే నిలువు డిజైన్, సులభంగా అసెంబ్లీ మరియు వేరుచేయడం కోసం మాడ్యులర్ నిర్మాణం మరియు అధిక ఉష్ణోగ్రతలు, అధిక పీడనాలు మరియు తినివేయు మీడియాను తట్టుకోగల సామర్థ్యం. పారిశ్రామిక సెట్టింగులలో అత్యంత సాధారణ గమ్మత్తైన సమస్యలను పరిష్కరించడానికి ఇది ప్రత్యేకంగా రూపొందించబడింది. క్రింద, నేను దాని ప్రధాన భాగాలు, వాస్తవ పని సూత్రం మరియు ఈ డిజైన్‌లు నిజమైన ఫ్యాక్టరీ ఆపరేటింగ్ పరిస్థితులకు ఎలా అనుగుణంగా ఉంటాయి.
OH3 యొక్క పనితీరు ఖాళీ చర్చ కాదు - ప్రతి భాగం పారిశ్రామిక నొప్పి పాయింట్‌లను లక్ష్యంగా చేసుకోవడానికి ఖచ్చితత్వంతో రూపొందించబడింది. వాటిని ఒక్కొక్కటిగా విడదీద్దాం:

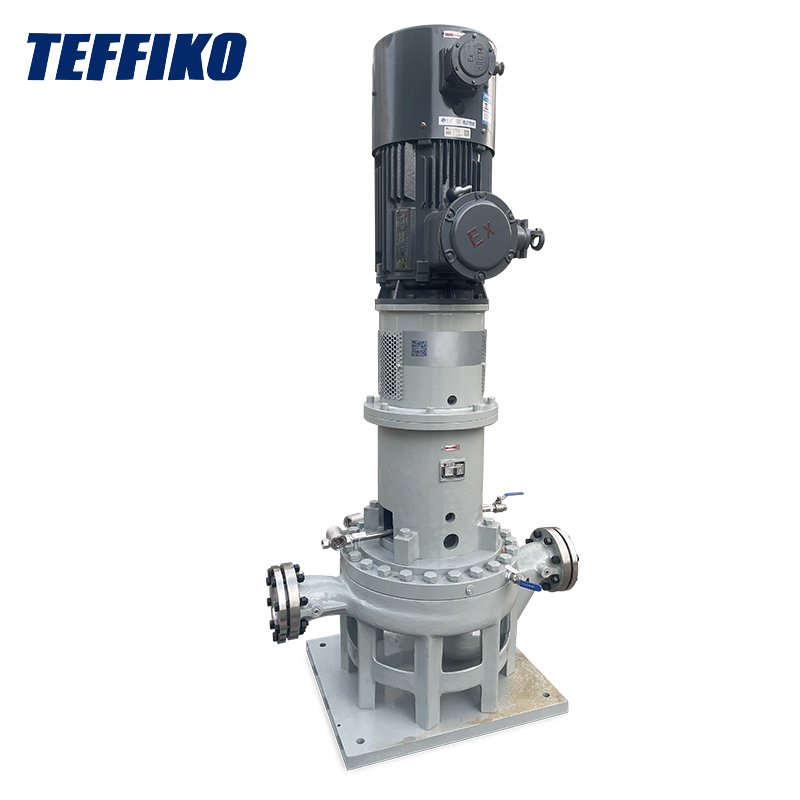

పంప్ బాడీతో బేరింగ్ హౌసింగ్‌ను ఏకీకృతం చేసే OH1 వంటి క్షితిజ సమాంతర పంపుల వలె కాకుండా, OH3 పంప్ కేసింగ్ పైన నిలువుగా మౌంట్ చేయబడిన స్వతంత్ర మాడ్యులర్ బేరింగ్ బ్రాకెట్‌ను స్వీకరిస్తుంది. ఈ డిజైన్ పారిశ్రామిక దృశ్యాలకు విప్లవాత్మక పురోగతి:
కంప్యూటేషనల్ ఫ్లూయిడ్ డైనమిక్స్ (CFD) ద్వారా ఆప్టిమైజ్ చేయబడిన ఇంపెల్లర్ మరియు వాల్యూట్ కలయిక ఒక ఖచ్చితమైన మ్యాచ్. ≥ DN80 వ్యాసం కలిగిన అన్ని మోడల్‌లు డబుల్ వాల్యూట్‌తో ప్రామాణికంగా వస్తాయి - ఈ చిన్న సవరణ సామర్థ్యం మరియు స్థిరత్వాన్ని రెట్టింపు చేస్తుంది:
అధిక పీడనం, విషపూరితం లేదా అధిక-ఉష్ణోగ్రత మీడియాను రవాణా చేసేటప్పుడు లీకేజ్ అనేది ప్రాణాంతకమైన ప్రమాదం - కానీ OH3 యొక్క సీలింగ్ వ్యవస్థ ఈ ఆందోళనను పూర్తిగా తొలగిస్తుంది:
"పైప్లైన్ డైరెక్ట్ కనెక్షన్" డిజైన్ టైట్ స్పేస్‌లు మరియు ఎనర్జీ-పొదుపు అవసరాల కోసం లైఫ్‌సేవర్. ఇన్లెట్ మరియు అవుట్‌లెట్ అంచులు పైప్లైన్ సెంటర్‌లైన్‌తో ఖచ్చితంగా సమలేఖనం చేయబడ్డాయి, అదనపు మౌంటు బేస్‌ల అవసరాన్ని తొలగిస్తాయి మరియు ఉపయోగం యొక్క మొదటి రోజు నుండి ప్రయోజనాలు స్పష్టంగా కనిపిస్తాయి:
దాని ప్రధాన భాగంలో, OH3 సెంట్రిఫ్యూగల్ ఫోర్స్ ఆధారంగా పనిచేస్తుంది, అయితే ద్రవ రవాణా యొక్క ప్రతి లింక్ అధిక పీడనం మరియు అధిక స్థిరత్వం యొక్క అవసరాలను తీర్చడానికి ఆప్టిమైజ్ చేయబడింది. నేను దానిని సాధారణ భాషలో దశలవారీగా విభజిస్తాను:
నేరుగా కనెక్ట్ చేయబడిన ఇన్లెట్ ఫ్లాంజ్ ద్వారా ద్రవం పంపులోకి ప్రవేశిస్తుంది. ఫ్లాంజ్ మరియు పైప్లైన్ మధ్య ఖచ్చితమైన అమరిక మృదువైన ద్రవ ప్రవాహాన్ని నిర్ధారిస్తుంది (గజిబిజి అల్లకల్లోలం లేదు), మరియు ఇన్లెట్ ఫ్లో ఛానల్ యొక్క పాలిష్ చేసిన లోపలి గోడ ఘర్షణ నిరోధకతను తగ్గిస్తుంది. ఇది ఇంపెల్లర్‌కు ద్రవం ఏకరీతిగా ప్రవహించేలా చేస్తుంది - ఇది చాలా అరుదుగా పుచ్చును అనుభవిస్తున్నట్లు నేను గమనించాను, ఇది చౌకైన పంపులతో సాధారణ సమస్య.
మోటారు పంప్ షాఫ్ట్‌ను ఫ్లెక్సిబుల్ కప్లింగ్ ద్వారా తిప్పేలా చేస్తుంది, ఇంపెల్లర్ 1450-2900 ఆర్‌పిఎమ్ అధిక వేగంతో నడుస్తుంది. సెంట్రిఫ్యూగల్ ఫోర్స్ ద్రవాన్ని ప్రేరేపక కేంద్రం నుండి దాని అంచులకు నెట్టివేస్తుంది మరియు ద్రవం వెనుకకు-వంగిన బ్లేడ్‌ల గుండా వెళుతున్నప్పుడు, వేగం మరియు పీడనం రెండూ ఏకకాలంలో పెరుగుతాయి. ఈ దశ మోటారు యొక్క యాంత్రిక శక్తిని ద్రవ శక్తిగా మార్చడంలో ప్రధాన లింక్, మరియు ఇది పంప్ యొక్క ఆపరేషన్‌కు కీలకం.
హై-స్పీడ్ ద్రవం అప్పుడు డబుల్ వాల్యూట్‌లోకి ప్రవేశిస్తుంది. వాల్యూట్ యొక్క స్పైరల్ ఫ్లో ఛానల్ యొక్క క్రాస్-సెక్షనల్ ప్రాంతం క్రమంగా విస్తరిస్తుంది, ద్రవాన్ని నెమ్మదిస్తుంది మరియు దాని గతి శక్తిని స్థిర పీడనంగా మారుస్తుంది (ఈ ప్రక్రియను "డిఫ్యూజన్" అని పిలుస్తారు). సిమెట్రిక్ డిజైన్ ఏకరీతి పీడన పంపిణీని నిర్ధారిస్తుంది, రేడియల్ శక్తులను ఆఫ్‌సెట్ చేస్తుంది మరియు పంప్ షాఫ్ట్ సజావుగా తిరిగేలా చేస్తుంది - పూర్తి లోడ్‌లో కూడా, ఎటువంటి చలనం ఉండదు.
అవుట్‌లెట్ ఫ్లాంజ్ ద్వారా విడుదలయ్యే ముందు, ద్రవం మెకానికల్ సీల్ సిస్టమ్ గుండా వెళుతుంది. ఒక స్ప్రింగ్ చర్యలో, స్థిరమైన మరియు తిరిగే సీల్ రింగులు గట్టిగా ఒకదానితో ఒకటి సరిపోతాయి, గట్టి అవరోధాన్ని ఏర్పరుస్తాయి. అధిక పీడన మీడియాను రవాణా చేస్తున్నప్పుడు కూడా, నేను లీకేజీ సమస్యలను ఎప్పుడూ ఎదుర్కోలేదు. చివరగా, ఒత్తిడితో కూడిన ద్రవం తదుపరి ప్రక్రియల అవసరాలను తీర్చడానికి దిగువ పైప్‌లైన్‌లోకి ప్రవేశిస్తుంది.
పంప్ ఆపరేషన్ సమయంలో, మాడ్యులర్ బేరింగ్ బ్రాకెట్‌లోని డబుల్-రో రోలర్ బేరింగ్లు నిరంతరం తిరిగే పంప్ షాఫ్ట్‌కు మద్దతునిస్తాయి, ద్రవ ప్రవాహం ద్వారా ఉత్పన్నమయ్యే రేడియల్ శక్తులను మరియు ఇంపెల్లర్ థ్రస్ట్ ద్వారా ఉత్పన్నమయ్యే అక్షసంబంధ బలాలను గ్రహిస్తాయి. అంతర్నిర్మిత స్ప్లాష్ లూబ్రికేషన్ సిస్టమ్ బేరింగ్‌లను చల్లగా ఉంచుతుంది - ఇది వేడెక్కకుండా 425 ° C వద్ద పనిచేయడం నేను చూశాను. అదనంగా, దీనికి కనీస నిర్వహణ అవసరం; మీరు సాధారణ తనిఖీల సమయంలో మాత్రమే కందెన స్థాయిని తనిఖీ చేయాలి.
OH3 యొక్క ప్రయోజనాలను అకారణంగా ప్రదర్శించడానికి, మేము దానిని API 610 ప్రమాణం క్రింద రెండు ఇతర సాధారణ OH సిరీస్ పంపులతో (OH1 మరియు OH2) పోల్చాము:
| పోలిక పరిమాణం | OH3 సెంట్రిఫ్యూగల్ పంప్ | OH1 సెంట్రిఫ్యూగల్ పంప్ | OH2 సెంట్రిఫ్యూగల్ పంప్ |
|---|---|---|---|
| సంస్థాపన విధానం | నిలువు పైప్లైన్ ప్రత్యక్ష కనెక్షన్ | బేస్ తో క్షితిజ సమాంతర | బేస్ తో క్షితిజ సమాంతర |
| దశల సంఖ్య | సింగిల్ స్టేజ్ | సింగిల్ స్టేజ్ | రెండు దశలు |
| బేరింగ్ డిజైన్ | మాడ్యులర్ నిలువు బేరింగ్ బ్రాకెట్ | పంప్ బాడీతో అనుసంధానించబడింది | పంప్ బాడీతో అనుసంధానించబడింది |
| రేడియల్ ఫోర్స్ కంట్రోల్ | డబుల్ వాల్యూట్ (90% రేడియల్ శక్తులను ఆఫ్‌సెట్ చేస్తుంది) | సింగిల్ వాల్యూట్ (అసమతుల్య రేడియల్ శక్తులు) | సింగిల్ వాల్యూట్ (అసమతుల్య రేడియల్ శక్తులు) |
| వర్తించే దృశ్యాలు | అధిక పీడనం, స్థల నిర్బంధ వాతావరణాలు | మధ్యస్థ-తక్కువ తల, బహిరంగ ప్రదేశాలు | ఎత్తైన తల, బహిరంగ ప్రదేశాలు |
వ్యక్తిగత అనుభవం నుండి, OH3 అనేది API 610 ప్రమాణానికి అనుగుణంగా పరిణతి చెందిన ఉత్పత్తి మాత్రమే కాదు, పారిశ్రామిక విశ్వసనీయత మరియు ఇంజినీరింగ్ వివరాలపై Teffiko యొక్క లోతైన అవగాహన యొక్క ప్రతిబింబం కూడా అని నేను నమ్మకంగా చెప్పగలను. దీనికి ఎటువంటి ఫాన్సీ లేదా పనికిరాని లక్షణాలు లేవు - ప్రతి భాగం ఆచరణాత్మక ప్రయోజనాన్ని అందిస్తుంది, స్పేస్ ఆదా, సులభమైన నిర్వహణ, విపరీత పరిస్థితులకు నిరోధకత మరియు లీకేజీ నివారణ వంటి సమస్యలను సమర్థవంతంగా పరిష్కరిస్తుంది.
అంగీకరించాలి, ఇది మార్కెట్లో చౌకైన ఎంపిక కాదు మరియు మాడ్యులర్ బేరింగ్ బ్రాకెట్ నిజానికి కొంచెం భారీగా ఉందని నేను కనుగొన్నాను. అయితే, దాని విశ్వసనీయత ప్రారంభ పెట్టుబడి వ్యయాన్ని భర్తీ చేయడానికి సరిపోతుంది. టెఫికో కేవలం పరికరాలను విక్రయించదు - వారు వృత్తిపరమైన ఎంపిక సలహా మరియు పూర్తి-జీవితచక్ర మద్దతును అందిస్తారు. నేను వారి బృందాన్ని ప్రశ్నలతో చాలాసార్లు సంప్రదించాను మరియు ఎల్లప్పుడూ తక్షణ ప్రతిస్పందనలను అందుకున్నాను. ఈ సహకార నమూనా కర్మాగారాలు నిరంతరం మరియు సజావుగా పనిచేయడానికి వీలు కల్పిస్తుంది.
మరిన్ని పరిష్కారాలు మరియు నిజమైన కేసుల కోసం, అధికారిక వెబ్‌సైట్‌ను సందర్శించండి:www.teffiko.com.
-
