OH పంప్ మరియు BB పంప్ కాన్ఫిగరేషన్‌ల పోలిక

API 610 అనేది పెట్రోకెమికల్, ఆయిల్-గ్యాస్ మరియు కెమికల్ పరిశ్రమలలో క్షితిజ సమాంతర సెంట్రిఫ్యూగల్ పంపులకు ప్రధాన సాధారణ ప్రమాణంగా పనిచేస్తుంది. ఈ ప్రమాణం పారిశ్రామిక సెంట్రిఫ్యూగల్ పంపులను మూడు ప్రధాన కాన్ఫిగరేషన్‌లుగా వర్గీకరిస్తుంది: OH ఓవర్‌హంగ్ పంపులు, BB మధ్య-బేరింగ్ పంపులు మరియు VS నిలువుగా సస్పెండ్ చేయబడిన పంపులు. API 610-కంప్లైంట్ పంపులలో సంవత్సరాల లోతైన R&D మరియు తయారీ నైపుణ్యంతో, Teffiko ప్రామాణికమైన నిర్మాణ రూపకల్పన మరియు డిమాండ్ ఆపరేటింగ్ పరిస్థితులకు అనుగుణంగా గొప్ప అనుభవం ద్వారా విభిన్న పరిశ్రమలకు అత్యంత విశ్వసనీయమైన ద్రవ-రవాణా పరిష్కారాలను అందిస్తుంది.

I. మూడు API 610 పంప్ రకాల ప్రాథమిక నిర్వచనాలు

OH (ఓవర్‌హంగ్ పంప్):ఇంపెల్లర్ పంప్ షాఫ్ట్ చివరిలో మౌంట్ చేయబడింది, బేరింగ్ హౌసింగ్ వెలుపల కాంటిలివర్ చేయబడింది. బేరింగ్ అసెంబ్లీ పూర్తిగా ప్రక్రియ ద్రవం నుండి వేరుచేయబడింది. ఇది ప్రధాన స్రవంతి తేలికైన క్షితిజ సమాంతర పంపు రకం.

BB (బేరింగ్స్ పంప్ మధ్య):ఇంపెల్లర్ రెండు సెట్ల బేరింగ్‌ల మధ్య సిమెట్రిక్ సపోర్ట్ స్ట్రక్చర్‌తో ఏర్పాటు చేయబడింది, ఇది రోటర్ బ్యాలెన్స్ మరియు డిమాండింగ్ ఆపరేటింగ్ పరిస్థితులకు మొత్తం మద్దతు దృఢత్వాన్ని బాగా మెరుగుపరుస్తుంది.

VS (లంబ సస్పెండ్ పంప్):పంప్ షాఫ్ట్ మరియు ఇంపెల్లర్ నిలువుగా సస్పెండ్ చేయబడతాయి మరియు రవాణా చేయబడిన ద్రవంలో మునిగిపోతాయి. ఇది ఎక్కువగా నిలువుగా ఉండే డీప్-వాటర్ మరియు ఇన్-ట్యాంక్ రవాణా దృశ్యాలలో వర్తించబడుతుంది మరియు ఈ పత్రంలో వివరంగా చర్చించబడదు.

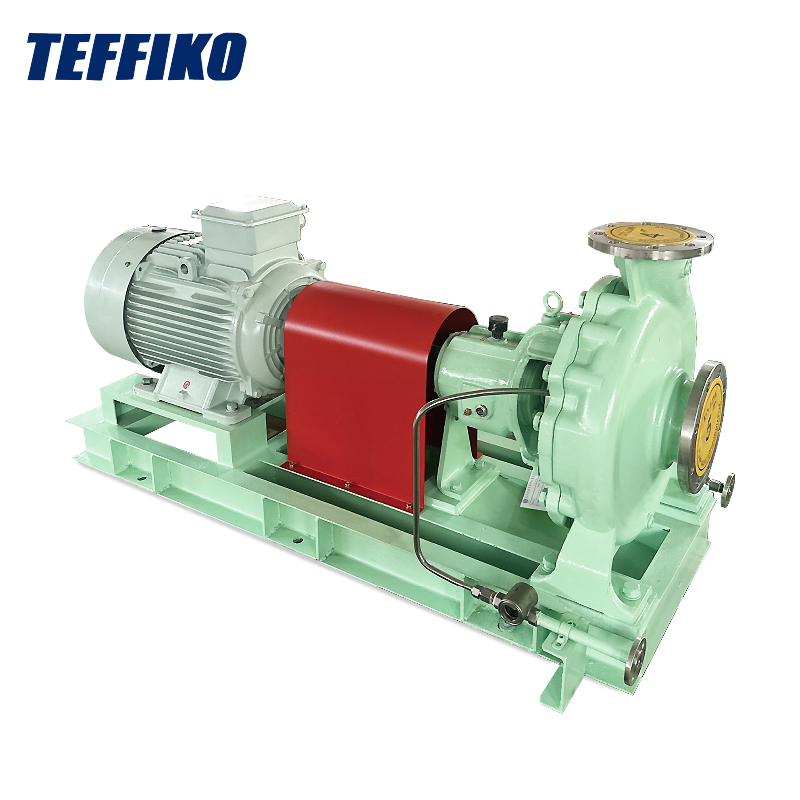

II. పూర్తి డైమెన్షనల్ విశ్లేషణOH ఓవర్‌హంగ్ పంపులు

1. ఉప రకాలు

•  OH1: అత్యంత సాధారణ ప్రాథమిక మోడల్ అయిన స్వతంత్ర బేరింగ్ బ్రాకెట్‌తో బేస్-మౌంటెడ్ ఎండ్-సక్షన్ పంప్.
•  OH2: ఉష్ణోగ్రత హెచ్చుతగ్గుల సేవ కోసం సెంటర్‌లైన్-మౌంటెడ్ కేసింగ్, స్వతంత్ర బేరింగ్ హౌసింగ్‌తో అమర్చబడింది.
•  OH3/OH4/OH5: క్లోజ్-కపుల్డ్ లేదా విడిగా నడిచే నిర్మాణాలతో నిలువు ఉత్పన్న నమూనాలు.
•  OH6: ఇంటిగ్రల్-గేర్ హై-స్పీడ్ డిజైన్, లైట్-హైడ్రోకార్బన్ ట్రాన్స్‌పోర్ట్ మరియు గ్యాస్ కంప్రెషన్ యాక్సిలరీ అప్లికేషన్‌లకు అంకితం చేయబడింది.

2. కోర్ ప్రయోజనాలు

చిన్న పాదముద్రతో కూడిన కాంపాక్ట్ మొత్తం నిర్మాణం, స్థల పరిమితులతో కూడిన ప్రాజెక్ట్‌లకు అనుకూలం; సాధారణ నిర్వహణ కార్యకలాపాలు; మెకానికల్ సీల్స్ మరియు ఇంపెల్లర్స్ యొక్క అనుకూలమైన తనిఖీ మరియు భర్తీ, ఇది గణనీయంగా పనికిరాని సమయాన్ని తగ్గిస్తుంది; స్థిరమైన-పీడనం మరియు మితమైన-హైడ్రాలిక్-లోడ్ పరిస్థితులకు అనుకూలం మరియు యుటిలిటీ సర్వీస్ డ్యూటీలకు అద్భుతమైన అనుకూలతను ప్రదర్శిస్తుంది.

3. ఆపరేటింగ్-కండిషన్ పరిమితులు

ఓవర్‌హంగ్ స్ట్రక్చర్ ద్వారా పరిమితం చేయబడిన, అధిక షాఫ్ట్ విక్షేపం ప్రమాదం పెద్ద-ఇంపెల్లర్-వ్యాసం మరియు అధిక-పీడన పరిస్థితులలో సంభవిస్తుంది, ఇది సులభంగా అధిక కంపనానికి కారణం కావచ్చు. ఇది అధిక-ప్రవాహం, అధిక-ఉష్ణోగ్రత, అధిక-పీడన నిరంతర భారీ-డ్యూటీ ఉత్పత్తి వ్యవస్థలకు తగినది కాదు. ఇది స్వల్ప సేవా జీవితం మరియు దీర్ఘకాలిక తీవ్రమైన ఆపరేటింగ్ పరిస్థితులలో వేగవంతమైన సీల్ దుస్తులు కలిగి ఉంటుంది.

4. సాధారణ అప్లికేషన్ దృశ్యాలు

ప్లాంట్ యుటిలిటీ వాటర్ ట్రాన్స్‌పోర్ట్, కెమికల్ రియాజెంట్ డోసింగ్, లైట్-హైడ్రోకార్బన్ ట్రాన్స్‌ఫర్, యాక్సిలరీ ప్రాసెస్-ఫ్లూయిడ్ ట్రాన్స్‌పోర్ట్ మరియు ఇతర క్రిటికల్ కాని, అడపాదడపా లేదా తక్కువ-లోడ్ డ్యూటీలు.

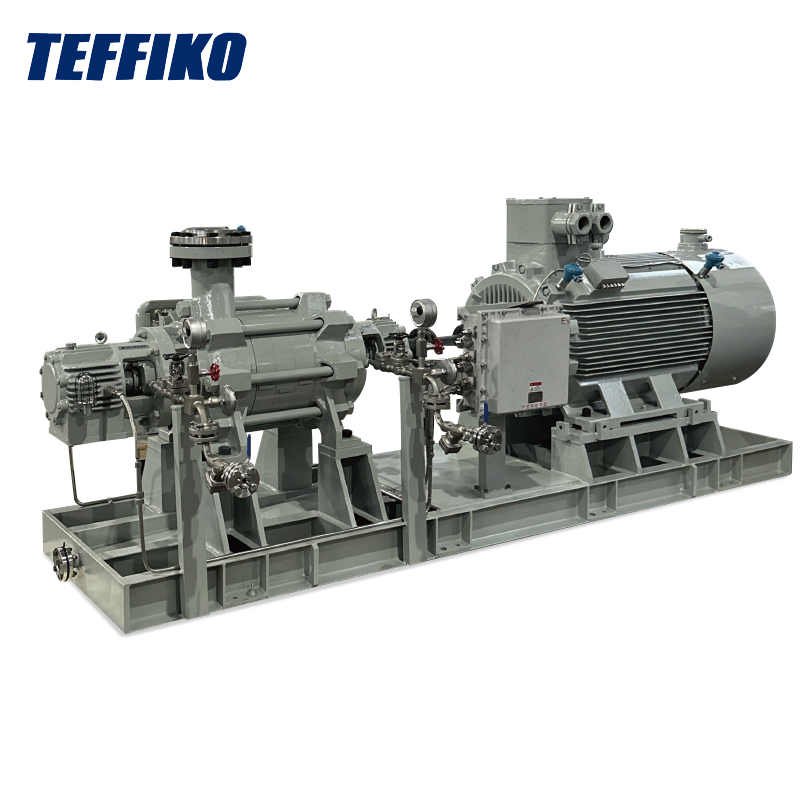

III. పూర్తి డైమెన్షనల్ విశ్లేషణBB-బేరింగ్స్ పంపుల మధ్య

1. ఉప రకాలు

• - BB1: సింగిల్-చూషణ లేదా డబుల్-చూషణ ద్రవ రవాణాకు మద్దతు ఇచ్చే అక్షసంబంధ-విభజన నిర్మాణం.
• - BB2: రేడియల్-స్ప్లిట్ సింగిల్-స్టేజ్ పంప్, అధిక-పీడన సింగిల్-స్టేజ్ సేవ కోసం ప్రధాన స్రవంతి మోడల్.
• - BB3: మీడియం-టు-హై-ప్రెజర్ మల్టీ-స్టేజ్ ప్రెజర్ కోసం యాక్సియల్లీ-స్ప్లిట్ మల్టీ-స్టేజ్ పంప్.
• - BB4: రేడియల్-స్ప్లిట్ సెగ్మెంటల్ మల్టీ-స్టేజ్ నిర్మాణం.
• - BB5: బారెల్-టైప్ రేడియల్-స్ప్లిట్ మల్టీ-స్టేజ్ పంప్, ప్రత్యేకంగా అల్ట్రా-హై-ప్రెజర్ డిమాండింగ్ డ్యూటీల కోసం రూపొందించబడింది.

2. కోర్ ప్రయోజనాలు

సిమెట్రిక్ రోటర్-సపోర్ట్ డిజైన్ బలమైన లోడ్ అనుకూలతను మరియు అధిక షాఫ్ట్ స్థిరత్వాన్ని అనుమతిస్తుంది; తక్కువ డైనమిక్ షాఫ్ట్ లోడ్‌లతో అధిక-ఉష్ణోగ్రత మరియు అధిక పీడన పరిస్థితులలో దీర్ఘకాలిక ఆపరేషన్ చేయగల సామర్థ్యం; బ్యాలెన్స్‌డ్ రోటర్ శక్తులు పరికరాల కంపనం మరియు అక్షసంబంధ థ్రస్ట్‌ను సమర్థవంతంగా తగ్గిస్తాయి, OH పంపులతో పోలిస్తే చాలా ఉన్నతమైన కార్యాచరణ స్థిరత్వాన్ని అందిస్తాయి.

3. ఆపరేటింగ్-కండిషన్ పరిమితులు

భారీ పరికరాల బరువు, పెద్ద పాదముద్ర మరియు బలమైన మరియు దృఢమైన పరికరాల పునాదుల అవసరాలు; అధునాతన మరియు సంక్లిష్టమైన నిర్మాణాలు, ముఖ్యంగా బహుళ-దశల BB పంపుల కోసం; భారీ నిర్వహణ పనిభారం మరియు సంస్థాపన సమయంలో అమరిక ఖచ్చితత్వం కోసం కఠినమైన అవసరాలతో గజిబిజిగా వేరుచేయడం మరియు నిర్వహణ విధానాలు.

4. సాధారణ అప్లికేషన్ దృశ్యాలు

ఆయిల్-గ్యాస్ సుదూర పైప్‌లైన్ రవాణా, ఆయిల్‌ఫీల్డ్ వాటర్-ఇంజెక్షన్ సిస్టమ్స్, రిఫైనరీ అమైన్-లిక్విడ్ సర్క్యులేషన్, హై-టెంపరేచర్ టవర్-బాటమ్ డిశ్చార్జ్, బాయిలర్ ఫీడ్-వాటర్ ప్రెజర్ మరియు ఇతర క్లిష్టమైన నిరంతర-ఉత్పత్తి విధులు.

IV. OH పంపులు మరియు BB పంపుల మధ్య కోర్ కాన్ఫిగరేషన్‌ల వివరణాత్మక పోలిక

రెండు పంప్ రకాల మధ్య హార్డ్‌వేర్ కాన్ఫిగరేషన్‌లు, పనితీరు మరియు నిర్వహణ-నిర్వహణ వ్యత్యాసాల త్వరిత భేదాన్ని సులభతరం చేయడానికి, API 610 ప్రమాణం క్రింద కింది పూర్తి పోలిక పట్టిక కోర్ ఎంపిక పారామితులను కవర్ చేస్తుంది:

 V. ఎంపిక సారాంశం

తక్కువ-ధర, సౌకర్యవంతమైన ఆపరేషన్ మరియు పరిమిత స్థలంతో నిర్వహణను కొనసాగించే ప్రాజెక్ట్‌ల కోసం, మధ్యస్థ నుండి తక్కువ పీడనం కింద, చిన్న-నుండి-మధ్యస్థ-ప్రవాహ సహాయక యుటిలిటీ-సేవా పరిస్థితులలో, OH ఓవర్‌హంగ్ పంప్‌లకు ప్రాధాన్యత ఇవ్వబడుతుంది. అధిక-ఉష్ణోగ్రత, అధిక-పీడనం మరియు అధిక-ప్రవాహ పరిస్థితులకు లోబడి క్లిష్టమైన నిరంతర-ఉత్పత్తి యూనిట్ల కోసం, పరికరాల స్థిరత్వం, తక్కువ వైఫల్యం రేటు మరియు సుదీర్ఘ సేవా జీవితం కోసం కఠినమైన అవసరాలతో, బేరింగ్‌ల మధ్య BBని తప్పనిసరిగా స్వీకరించాలి. పరికరాల విశ్వసనీయత మరియు ప్రాజెక్ట్ ఎకానమీని బ్యాలెన్స్ చేయడానికి మీడియం తుప్పు, స్నిగ్ధత మరియు స్టార్ట్-స్టాప్ ఫ్రీక్వెన్సీ వంటి పారామితుల యొక్క వాస్తవమైన పంప్ ఎంపికకు సమగ్ర మూల్యాంకనం అవసరం.
