పంప్ రకం స్పెక్ట్రం రేఖాచిత్రాన్ని ఎలా చదవాలి: దశల వారీ గైడ్

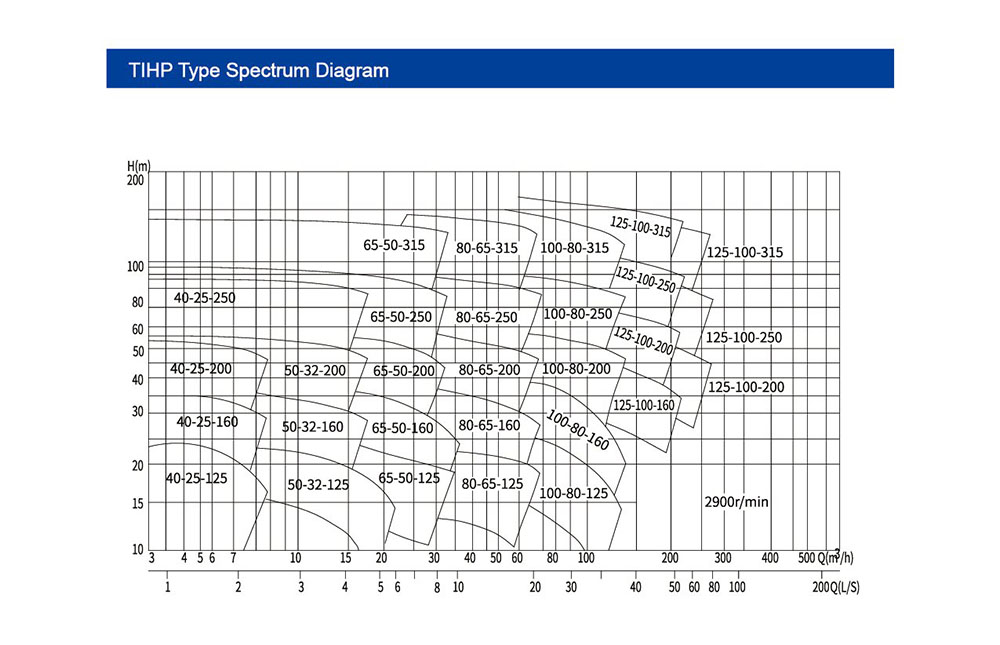

పంప్ రకం స్పెక్ట్రం రేఖాచిత్రాన్ని ఎలా చదవాలి

1. అక్షాల వ్యాఖ్యానం

• క్షితిజ సమాంతర అక్షం (ఎక్స్-యాక్సిస్): గంటకు క్యూబిక్ మీటర్లలో (m³/h) ప్రవాహం రేటు (q) ను సూచిస్తుంది, ఇది ఎడమ నుండి కుడికి పెరుగుతుంది.
• లంబ అక్షం (y- యాక్సిస్): మీటర్లు (M) లో తల (H) ను సూచిస్తుంది, ఇది దిగువ నుండి పైకి పెరుగుతుంది.

. వక్రతలు మరియు మండలాలు

రేఖాచిత్రంలో బహుళ వక్రతలు మరియు మండలాలు ఉన్నాయి, ప్రతి ఒక్కటి నిర్దిష్ట పంప్ మోడల్‌ను సూచిస్తాయి. ఉదాహరణకు, "40-25-125" మరియు "50-32-160" వేర్వేరు పంప్ మోడళ్లను సూచిస్తాయి.

• వక్రతలలోని పాయింట్లు: వక్రరేఖపై ఉన్న ప్రతి బిందువు మోడల్ యొక్క తల విలువను నిర్దిష్ట ప్రవాహం రేటుతో సూచిస్తుంది. ఉదాహరణకు, "40-25-125" జోన్లో, ఈ మోడల్ కోసం వరుస పాయింట్లు వివిధ ప్రవాహ రేట్ల వద్ద తలని చూపుతాయి.

. ముఖ్య దశలు: వర్కింగ్ పాయింట్ మరియు ఎంపిక

1. అవసరమైన పారామితులను నిర్ణయించండి: డిజైన్ ఫ్లో రేట్ (Q₀) మరియు డిజైన్ హెడ్ (H₀) ను స్పష్టం చేయండి. ఉదాహరణకు, ఒక కర్మాగారానికి 80 మీటర్ల తల వద్ద 100 m³/h ను రవాణా చేయడానికి ఒక పంపు అవసరం.
2. వర్కింగ్ పాయింట్‌ను గుర్తించండి: X- అక్షం మీద Q₀ ను కనుగొనండి మరియు y- అక్షం మీద H₀; వారి ఖండన పని పాయింట్. పాయింట్ మోడల్ యొక్క బహుభుజి జోన్లోకి వస్తే, ఆ మోడల్ సిద్ధాంతపరంగా అవసరాన్ని తీరుస్తుంది.
3. ఉదాహరణ.

అధిక-సామర్థ్య జోన్‌కు ప్రాధాన్యత ఇవ్వండి: ఒక జోన్‌కు దట్టమైన వక్రతలు లేదా షేడింగ్ ఉంటే (కొన్ని రేఖాచిత్రాలలో గుర్తించబడింది), ఇది అధిక-సామర్థ్య పరిధిని సూచిస్తుంది (సామర్థ్యం ≥80%). సరైన శక్తి పొదుపు కోసం ఈ జోన్లో పనిచేసే మోడళ్లను ఎంచుకోండి.

. భ్రమణ వేగం మరియు అదనపు సమాచారం

దిగువ-కుడి మూలలో ఉన్న "2900 R/min" సంజ్ఞామానం ఈ స్పెక్ట్రంలో పంపుల రేటెడ్ వేగాన్ని సూచిస్తుంది (మోటారు-నడిచే పంపులకు ప్రామాణిక వేగం). వేర్వేరు వేగం కోసం (ఉదా., 1450 r/min), పనితీరును మార్చడానికి సారూప్యత చట్టాన్ని ఉపయోగించండి:

• ప్రవాహం రేటు వేగానికి అనులోమానుపాతంలో ఉంటుంది.
• తల వేగం యొక్క చదరపుకు అనులోమానుపాతంలో ఉంటుంది.

. శీఘ్ర ఎంపిక తర్కం

1. Q మరియు H అవసరాలను గుర్తించండి, ఆపై సంబంధిత మోడల్ జోన్‌ను కనుగొనండి.
2. జోన్ సెంటర్ (హై-ఎఫిషియెన్సీ ఏరియా) సమీపంలో వర్కింగ్ పాయింట్లతో మోడళ్లకు ప్రాధాన్యత ఇవ్వండి.
3. సైట్ పైప్‌లైన్‌లతో అనుకూలతను నిర్ధారించడానికి మోడల్ యొక్క ఇన్లెట్/అవుట్‌లెట్ వ్యాసాలను (ఉదా., 40, 50 మిమీ) గమనించండి.

. టెఫికో పంపుల గురించి

సారాంశంలో, టెఫికో యొక్క 5 వ తరం TIHP పంప్ టైప్ స్పెక్ట్రం రేఖాచిత్రం ఫ్లో-హెడ్ కోఆర్డినేట్లు, మోడల్ జోన్లు మరియు పనితీరు వక్రతల ద్వారా వర్తించే పని పరిస్థితులు మరియు అధిక-సామర్థ్య మండలాలను స్పష్టం చేస్తుంది. పారామితులను జోన్‌లకు సరిపోల్చడం ద్వారా మీరు త్వరగా మోడళ్లను ఎంచుకోవచ్చు. కర్వ్ వ్యాఖ్యానం, వర్కింగ్ కండిషన్ అనుసరణ లేదా అనుకూలీకరించిన పరిష్కారాల గురించి ప్రశ్నల కోసం, టెఫికో యొక్క ప్రొఫెషనల్ టెక్నికల్ బృందం ఖచ్చితమైన ఎంపిక మార్గదర్శకత్వం, పనితీరు అనుకరణ మరియు సంస్థాపనా మద్దతును అందిస్తుంది. సందర్శించండిwww.teffiko.comలేదా ఇమెయిల్sales@teffiko.comపారిశ్రామిక ద్రవ రవాణాను ఆప్టిమైజ్ చేయడానికి.
