సాధారణ ఫ్లషింగ్ ప్లాన్‌ల వివరణాత్మక వివరణ 1/11/53A/53B

పారిశ్రామిక ద్రవ వ్యవస్థల (పంపులు, కవాటాలు, పైప్‌లైన్‌లు, ఉష్ణ వినిమాయకాలు మరియు ఇతర పరికరాలు వంటివి) ఇన్‌స్టాలేషన్, కమీషన్, నిర్వహణ మరియు నిర్వహణలో, ఫ్లషింగ్ ప్లాన్ అనేది సిస్టమ్‌లోని మలినాలను (వెల్డ్ స్లాగ్, రస్ట్, డస్ట్, ఆయిల్ స్టెయిన్‌లు) తొలగించడానికి మరియు పరికరాల సురక్షిత ఆపరేషన్‌ను నిర్ధారించడానికి ఒక ప్రధాన ప్రక్రియ.

I. ప్రణాళిక 1: సింగిల్-లూప్ స్ట్రెయిట్-త్రూ ఫ్లషింగ్ (ప్రాథమిక యూనివర్సల్ రకం)

1. కోర్ డెఫినిషన్

ప్లాన్ 1కి ఎటువంటి బాహ్య పైప్‌లైన్‌లు అవసరం లేదు.ఇది మెకానికల్ సీల్స్ కోసం అంతర్గత ఫ్లషింగ్ పైప్‌లైన్‌గా పనిచేస్తుంది.ప్లాన్ 11లా కాకుండా, ఫ్లషింగ్ పైప్‌లైన్ వాతావరణానికి బహిర్గతం కాదు, తద్వారా తక్కువ ఉష్ణోగ్రతల వద్ద అధిక-స్నిగ్ధత ద్రవాలు గడ్డకట్టడం/పాలిమరైజింగ్ నుండి నిరోధిస్తుంది.

2. వర్తించే దృశ్యాలు

• సాధారణంగా క్షితిజ సమాంతర పంపుల కోసం ఉపయోగిస్తారు.
• గట్టిపడటం, గట్టిపడటం లేదా పాలిమరైజేషన్‌కు గురయ్యే అధిక-స్నిగ్ధత ద్రవాలు.
• ANSI పంపులకు మరింత అనుకూలం.

3. జాగ్రత్తలు

• మెకానికల్ సీల్ చాంబర్ నుండి వేడిని తొలగించడానికి ఫ్లషింగ్ ద్రవం యొక్క ప్రవాహం రేటు తప్పనిసరిగా సరిపోతుంది.
• ప్లాన్ 11 వలె కాకుండా, ఫ్లషింగ్ ద్రవం చాలా అరుదుగా సీల్ ముఖానికి దర్శకత్వం వహించబడుతుంది.
• మురికి ఉత్పత్తులకు సిఫారసు చేయబడలేదు, ఎందుకంటే అవి ఫ్లషింగ్ పైప్‌లైన్‌ను సులభంగా అడ్డుకోగలవు.
• నిలువు పంపులకు వర్తించదు.

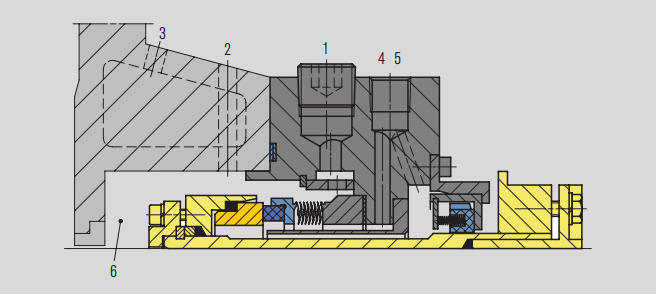

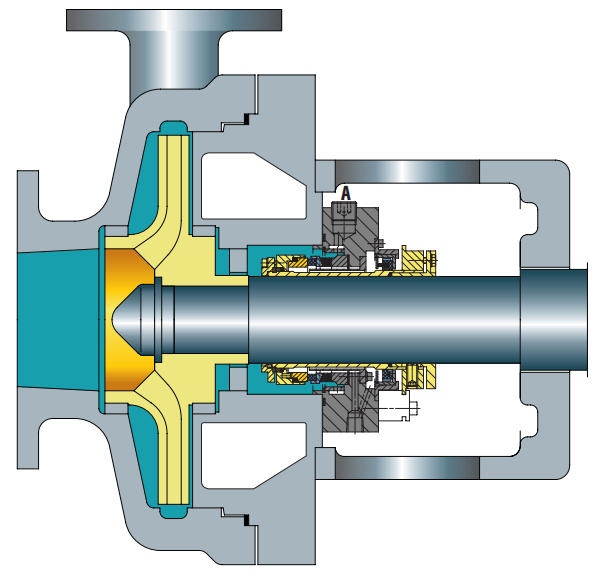

సీల్ చాంబర్ వివరాలు

1. ఫ్లషింగ్ పోర్ట్ (F), ప్లగ్ చేయబడింది (భవిష్యత్తులో సర్క్యులేటింగ్ ఫ్లూయిడ్ లేదా వర్టికల్ పంప్‌ల వెంటింగ్ కోసం)
2. వెంట్ పోర్ట్ (V), అవసరమైతే
3. హీటింగ్/కూలింగ్ ఇన్‌లెట్ (HI లేదా CI), హీటింగ్/కూలింగ్ అవుట్‌లెట్ (HO లేదా CO), అవసరమైతే
4. శీతలీకరణ నీటి ప్రవాహం రేటు (Q)
5. డ్రెయిన్ పోర్ట్ (D)
6. సీల్ చాంబర్

II.

1. కోర్ డెఫినిషన్

• అన్ని సింగిల్ సీల్స్ కోసం డిఫాల్ట్ ఫ్లషింగ్ ప్లాన్.
• క్షితిజ సమాంతర పంపుల కోసం ఫ్లషింగ్ మరియు స్వీయ-వెంటింగ్ ప్లాన్‌గా పనిచేస్తుంది.
• సీల్ చాంబర్‌లో అదనపు ఆవిరి పీడన మార్జిన్‌ను రూపొందించడంలో సహాయపడుతుంది.
• ఫ్లషింగ్ ద్రవం యొక్క ప్రవాహాన్ని మెకానికల్ సీల్‌కు పరిమితం చేయడానికి ప్రవాహ నియంత్రణ కక్ష్యలను ఉపయోగిస్తుంది.
• శీతలీకరణ మరియు సరళత మరింత ప్రభావవంతంగా చేయడానికి పంపిణీ చేయబడిన ఫ్లషింగ్‌ను ఉపయోగిస్తుంది.

2. వర్తించే దృశ్యాలు

• పంప్ డిశ్చార్జ్ పోర్ట్ మరియు సీల్ ఛాంబర్ ప్రెజర్ మధ్య పీడన వ్యత్యాసం తక్కువగా ఉన్నప్పుడు మినహా అన్ని సాధారణ ప్రయోజనాలకు సాధారణంగా అనుకూలంగా ఉంటుంది.

3. జాగ్రత్తలు

• హై-హెడ్ అప్లికేషన్‌ల కోసం, కక్ష్య పరిమాణం మరియు/లేదా కక్ష్యల సంఖ్యను చాలా జాగ్రత్తగా లెక్కించాలి.
• గొంతు బుషింగ్ క్లియరెన్స్ మరియు రంధ్రం పరిమాణం కలిసి ఫ్లషింగ్ ద్రవం సరిగ్గా సీల్‌కు ప్రవహించేలా చేస్తుంది.
• డిచ్ఛార్జ్ పోర్ట్ మరియు సీల్ ఛాంబర్ ప్రెజర్ మధ్య వ్యత్యాసాన్ని ఎల్లప్పుడూ తనిఖీ చేయండి.
• ఘనపదార్థాలు, అబ్రాసివ్‌లు లేదా సులభంగా పాలిమరైజ్ చేయగల పదార్థాలను కలిగి ఉన్న మీడియాకు దూరంగా ఉండాలి.
• పైప్‌లైన్ పైకి మరియు దిగువకు ఉన్న పైప్‌లైన్ యొక్క ఉపరితల ఉష్ణోగ్రతను తనిఖీ చేయడం ద్వారా ఆరిఫైస్ ప్లేట్ అడ్డుపడడాన్ని నిర్ధారించవచ్చు.

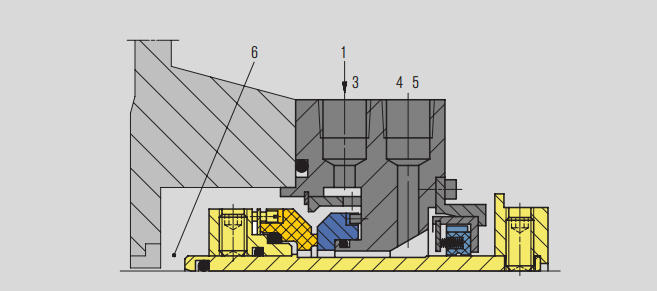

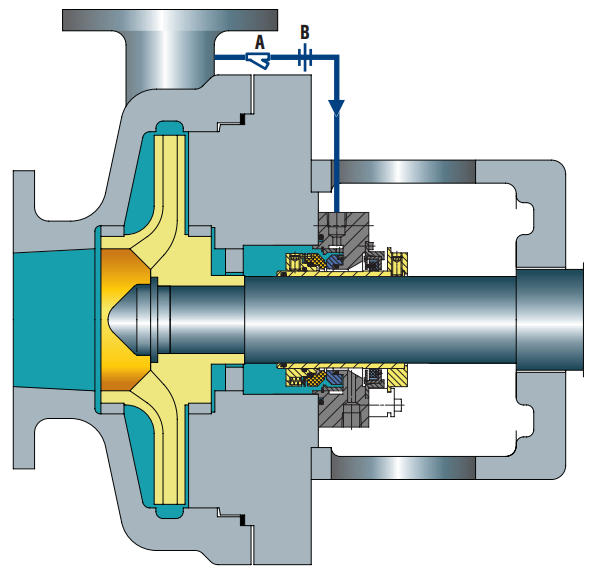

సీల్ చాంబర్ వివరాలు

1. పంపు యొక్క అధిక పీడన ప్రాంతం నుండి (పంప్ డిశ్చార్జ్ లేదా పంప్ డిశ్చార్జ్ పైప్‌లైన్)
3.ఫ్లషింగ్ పోర్ట్ (F)
4.కూలర్ (Q)
5.డ్రెయిన్ పోర్ట్ (D)
6.సీల్ చాంబర్



III.

1. కోర్ డెఫినిషన్

• ట్యాంక్ పీడనం కోల్పోతే తప్ప పంప్ చేయబడిన మాధ్యమం వాతావరణానికి లీక్ అవ్వదు.
• ఒత్తిడికి నత్రజని మూలం అవసరం.
• వేడిని తొలగించడానికి ట్యాంక్ లోపల లేదా వెలుపల శీతలీకరణ కాయిల్స్‌ను అందిస్తుంది.
• అవరోధ ద్రవం యొక్క ప్రసరణను నిర్ధారించడానికి అంతర్గత ప్రసరణ పరికరాన్ని ఉపయోగిస్తుంది.
• అవరోధ ద్రవం లోపలి సీల్ ముఖం ద్వారా ప్రక్రియ మాధ్యమంలోకి ప్రవేశిస్తుంది.

2. వర్తించే దృశ్యాలు

• ఉత్పత్తి మాధ్యమం పలుచన చేయడానికి అనుమతించబడిన పని పరిస్థితులకు అనుకూలం.
• మీడియం లోపలి సీల్ ముఖానికి సరళతను అందించలేని పని పరిస్థితులకు అనుకూలం.
• ఐసోలేషన్ ప్రెజర్ 16 బార్ (232 psi) వరకు ఉన్న సందర్భాలకు అనుకూలం.

3. జాగ్రత్తలు

• మూల పీడనం అవసరమైన ఐసోలేషన్ ప్రెజర్ కంటే ఎక్కువగా ఉందని నిర్ధారించుకోండి.
• పరికరాన్ని ప్రారంభించే ముందు సిస్టమ్‌ను బయటకు పంపండి.
• در نصب، راه‌اندازی، نگهداری و نگهداری سیستم‌های سیال صنعتی (مانند پمپ‌ها، شیرها، خطوط لوله، مبدل‌های حرارتی و سایر تجهیزات)، طرح فلاشینگ یک فرآیند اصلی برای حذف ناخالصی‌ها (سرباره جوش، زنگ، گرد و غبار، لکه‌های روغن) در سیستم و تضمین عملکرد ایمن تجهیزات است.
• నిల్వ ట్యాంక్ యొక్క ద్రవ స్థాయి తగ్గుదల లోపలి మరియు/లేదా బయటి సీల్స్ లీకేజీని సూచిస్తుంది.
• ఐసోలేషన్ ఒత్తిడి ఎల్లప్పుడూ సీల్ ఛాంబర్ ప్రెజర్ కంటే కనీసం 1.4 బార్ (20 psi) ఎక్కువగా ఉండేలా చూసుకోండి.
• ఐసోలేషన్ ప్రెజర్ 16 బార్ (232 psi) కంటే ఎక్కువగా ఉంటే, ప్లాన్ 53B, 53C లేదా 54ని అనుసరించాలి.
• ఉత్పత్తి మాధ్యమం కలుషితమయ్యేలా అనుమతించబడిందో లేదో ప్రాసెస్ ఇంజనీర్‌తో నిర్ధారించండి.
• ఐసోలేషన్ ద్రవం మరియు పంప్ ద్వారా పంప్ చేయబడిన మాధ్యమం మధ్య అనుకూలతను నిర్ధారించుకోండి.

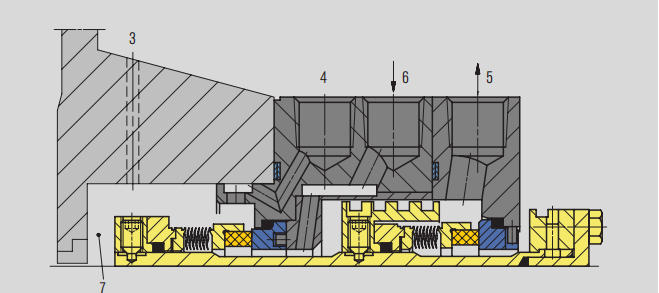

సీల్ చాంబర్ వివరాలు

4. ఫ్లషింగ్ (F)

5.లిక్విడ్ బారియర్ అవుట్‌లెట్ (LBO)

6.లిక్విడ్ బారియర్ ఇన్లెట్ (LBI)

7.సీల్ చాంబర్

IV.

1. కోర్ డెఫినిషన్

• అవరోధ ద్రవం మరియు నత్రజని డయాఫ్రాగమ్ ద్వారా వేరు చేయబడతాయి, ఇది ప్లాన్ 53A వలె నత్రజని మరియు అవరోధ ద్రవం యొక్క మిశ్రమాన్ని సమర్థవంతంగా నిరోధించగలదు.
• మూత్రాశయ పీడనం కోల్పోకపోతే పంప్ చేయబడిన మాధ్యమం సాధారణంగా వాతావరణానికి లీక్ అవ్వదు.
• స్వతంత్ర వ్యవస్థగా, ఇది అధిక విశ్వసనీయతను కలిగి ఉంటుంది మరియు శాశ్వత నత్రజని మూలం మరియు బాహ్య పీడనం అవసరం లేదు.
• హీట్ రికవరీ నీరు లేదా ఎయిర్ కూలర్ ద్వారా నిర్వహించబడుతుంది.
• అవరోధ ద్రవం లోపలి సీల్ ముఖం ద్వారా ప్రక్రియ మాధ్యమంలోకి ప్రవేశిస్తుంది.

2. వర్తించే దృశ్యాలు

• ఉత్పత్తి మాధ్యమం పలుచన చేయడానికి అనుమతించబడిన పని పరిస్థితులకు అనుకూలం.
• మీడియం లోపలి సీల్ ముఖాన్ని ఫ్లష్ చేయలేని పని పరిస్థితులకు అనుకూలం.
• అవసరమైన పీడనం వద్ద నిరంతర మరియు స్థిరమైన నత్రజని మూలాన్ని పొందలేకపోవడం వల్ల ప్రణాళిక 53Aని స్వీకరించలేని పని పరిస్థితులకు అనుకూలం.
• ఐసోలేషన్ పీడనం 16 బార్ (232 psi) కంటే ఎక్కువగా ఉన్న అప్లికేషన్ దృశ్యాలకు అనుకూలం మరియు ప్లాన్ 53Aని స్వీకరించడం సాధ్యం కాదు.

3. జాగ్రత్తలు

• ఉత్పత్తి మాధ్యమం కలుషితమయ్యేలా అనుమతించబడిందో లేదో ప్రాసెస్ ఇంజనీర్‌తో నిర్ధారించండి.
• ఐసోలేషన్ ద్రవం మరియు పంప్ చేయబడిన మాధ్యమం మధ్య అనుకూలతను ధృవీకరించండి.
• ప్లాన్ 1కి ఎటువంటి బాహ్య పైప్‌లైన్‌లు అవసరం లేదు.ఇది మెకానికల్ సీల్స్ కోసం అంతర్గత ఫ్లషింగ్ పైప్‌లైన్‌గా పనిచేస్తుంది.ప్లాన్ 11లా కాకుండా, ఫ్లషింగ్ పైప్‌లైన్ వాతావరణానికి బహిర్గతం కాదు, తద్వారా తక్కువ ఉష్ణోగ్రతల వద్ద అధిక-స్నిగ్ధత ద్రవాలు గడ్డకట్టడం/పాలిమరైజింగ్ నుండి నిరోధిస్తుంది.
• పరికరాన్ని ప్రారంభించే ముందు సిస్టమ్‌ను బయటకు పంపండి.
• در نصب، راه‌اندازی، نگهداری و نگهداری سیستم‌های سیال صنعتی (مانند پمپ‌ها، شیرها، خطوط لوله، مبدل‌های حرارتی و سایر تجهیزات)، طرح فلاشینگ یک فرآیند اصلی برای حذف ناخالصی‌ها (سرباره جوش، زنگ، گرد و غبار، لکه‌های روغن) در سیستم و تضمین عملکرد ایمن تجهیزات است.
• ఐసోలేషన్ ఒత్తిడి ఎల్లప్పుడూ సీల్ ఛాంబర్ ప్రెజర్ కంటే కనీసం 1.4 బార్ (20 psi) ఎక్కువగా ఉండేలా చూసుకోండి.
• సంచితంలో ఐసోలేషన్ ద్రవం యొక్క చిన్న సామర్థ్యం కారణంగా, వేడి వెదజల్లడం ప్రభావం కూలర్ యొక్క సామర్థ్యంపై ఆధారపడి ఉంటుంది.

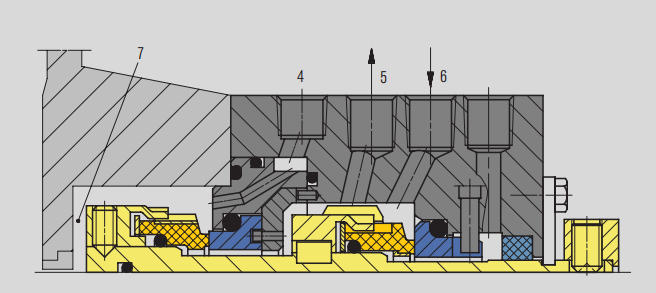

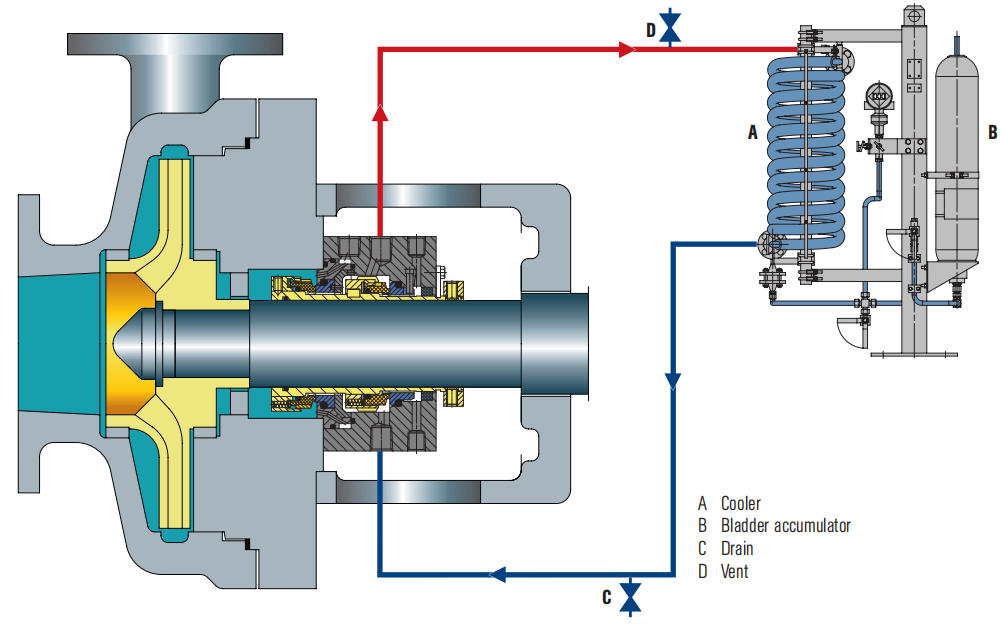

సీల్ చాంబర్ వివరాలు

3.ప్రెజర్ రిఫరెన్స్ పాయింట్

4. ఫ్లషింగ్ (F)

5.లిక్విడ్ బారియర్ అవుట్‌పుట్ (LBO)

6.లిక్విడ్ బారియర్ ఇన్‌పుట్ (LBI)

7.సీల్ చాంబర్

తీర్మానం
